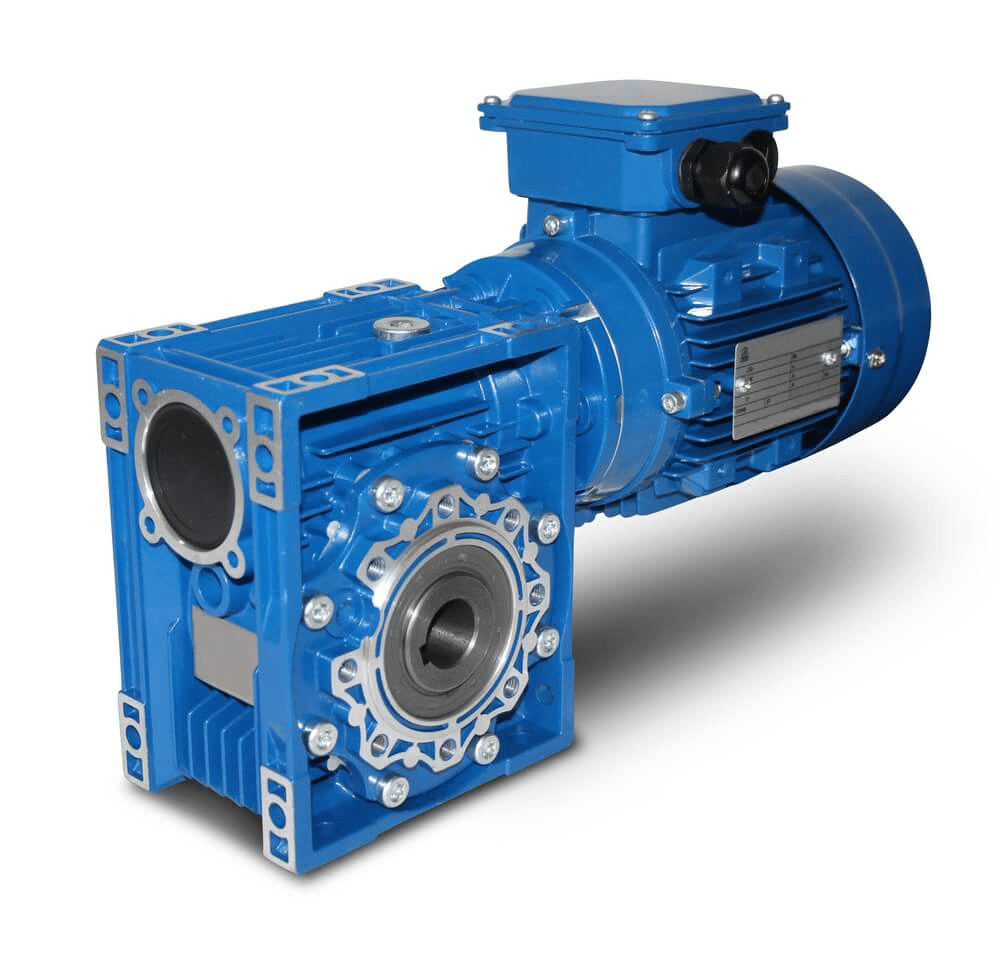

Elektropřevodovka PMRV 075

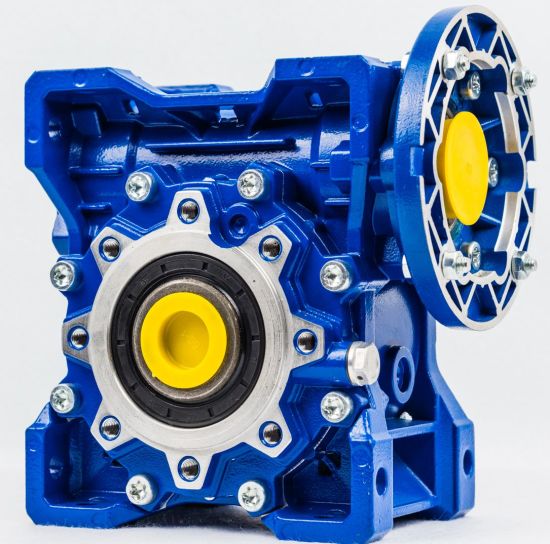

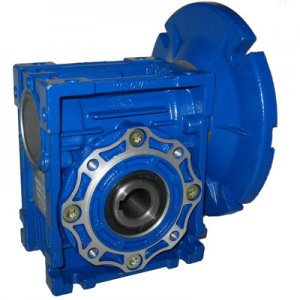

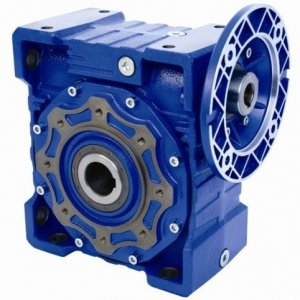

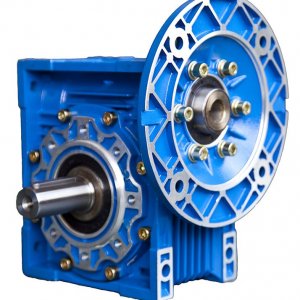

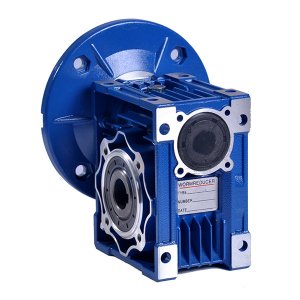

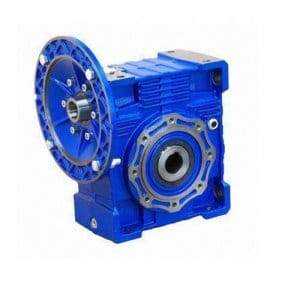

Šneková elektropřevodovka PMRV075

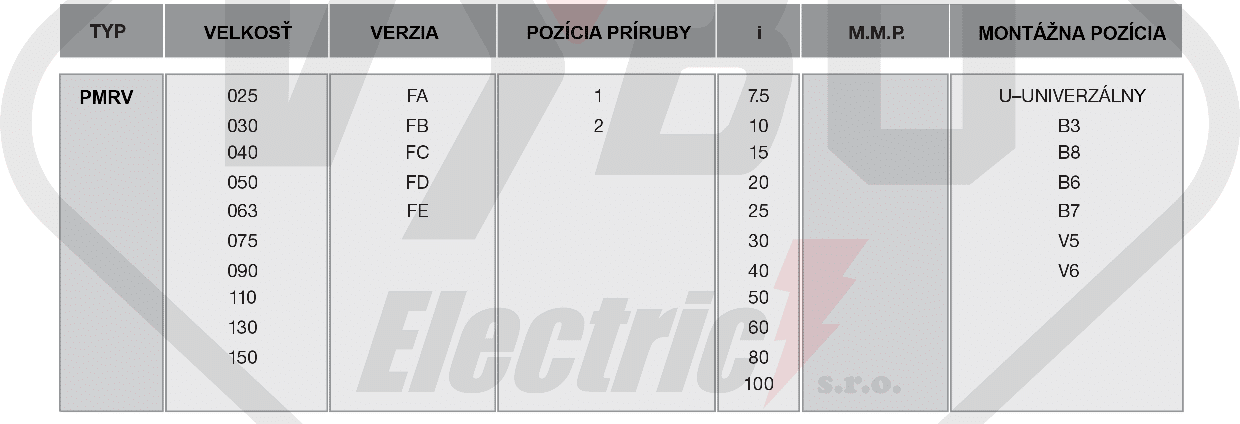

PMRV075 Popis

PMRV popis šneková převodovka PMRV075

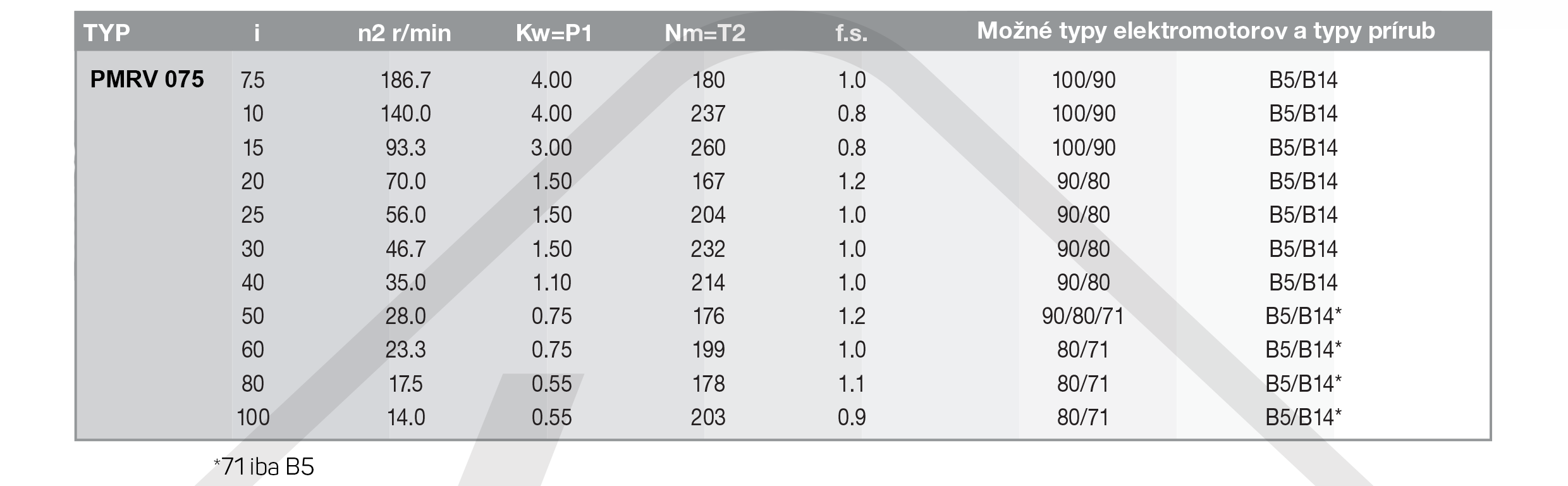

Výkonové parametry

výkonové parametry šneková převodovka PMRV075

Mazání šnekové převodovky PMRV075

Čtyřhranné převodovky PMRV jsou určeny pro všestrannou montáž. Výrobu komponentů, kterou zajišťují numericky řízené stroje, garantují maximální preciznost při dodržování striktních tolerančních hodnot. Finální produkt se proto pyšní svou vysokou dlouhodobou spolehlivostí. Těla převodovek velikostí 025 až do 090 jsou vyrobeny ze slitiny hliníku a těla velikosti 110 až 150 jsou vyráběny z litiny. Každá z těchto převodovek je opatřena hliníkovým nátěrem RAL 9022 z důvodu ochránění dílů proti stárnutí a rovněž, i aby se lépe překryly možné drobné nerovnosti, které mohou být v hliníkové slitině přítomny. Převodovky jsou dodávány minimálně s jedním plnicím otvorem, který se používá i jako test možné netěsnosti převodovky. Montážní příruby umožňují kombinování dvou převodovek pro dosažení vysokých převodových poměrů. Čtyři velikosti PMRV předřadných čelních převodů jsou k dispozici pro připojení k převodovce. Jsou také konstruovány z hliníkové slitiny a jsou opatřeny stejným ochranným nátěrem. Všechny dodávané kombinace jsou dodávány s mazací náplní, jejíž charakteristika je specifikována v následující tabulce.
mazání šneková převodovka PMRV075
Převodovky velikostí 025 až 090 jsou dodávány kompletně se syntetickou náplní a proto jsou bezúdržbové. Převodovky velikostí 110, 130 a 150 jsou dodávány s náplní minerálního oleje uvedenou pro montážní pozici B3. Zákazník je zodpovědný za uzpůsobení množství oleje dané montážní pozice a dále za nahrazení plnící zátky, kterou je převodovka z přepravních důvodů osazena (zátkou odvzdušňovací). Pokud převodovka nebude odvzdušňovací zátkou osazena, může to způsobit vznik vnitřního přetlaku a tímto může docházet k prosakování oleje přes těsnění převodovky. Pro velikosti 110, 130 a 150 doporučujeme, aby byla provedena výměna olejové náplně převodovky po uplynutí prvních cca 300 provozních hodin.

Množství olejové náplně – šneková převodovka PMRV075

množství olejové náplně šneková převodovka PMRV075

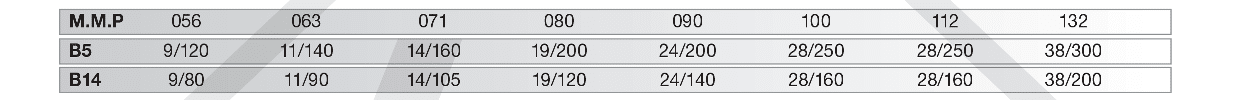

Motorové montážní příruby (IEC)

Kvůli předcházení vibracím a působení nežádoucích sil na vstupních ložiskách převodovek, musí být převodovky, které se dodávají s přírubami připojené s takovým elektromotorem, jehož tolerance příruby a hřídele bude odpovídat kvalitě normy IEC. Převodovky dodávané s našimi elektromotory vám tuto podmínku mohou garantovat. Níže uvedená tabulka pomáhá jednoduše určit velikost montážní příruby B5 nebo B14. Elektromotory, které dodáváme i s přírubami, se zpravidla dodávají podle tabulek deklarovaných hodnot, ale protože se motorová montážní příruba dá rozebírat, můžeme tím dosáhnout i kombinace hřídel / montážní příruba, které se s níže uvedenou tabulkou neshodují (např. 19/140), čímž nabízíme přizpůsobivost pro modely, které nejsou unifikované (např. stejnosměrné elektromotory).
motorové montážní příruby šneková převodovka PMRV075

Příklad objednávky

Pokud požadujete dodání včetně elektromotoru, prosíme, abyste specifikovali:
Velikost např. 90 L4
Výkon např. 1,5 kW
Póly např. 4
Napětí např. 230/400 V
Frekvence např. 50 Hz
Typ příruby např. B14

UPOZORNĚNÍ: Od velikosti 25 do 63 jsou převodovky dodávány vždy v montážní pozici “univerzální” a mohou být namontovány v kterékoliv pozici. Od velikosti 75 do velikosti 150 je třeba specifikovat montážní pozici, pokud je odlišná od standardní polohy B3. V případě, že převodovka s udanou pozicí B3 bude namontována do pozice V5 nebo V6, musí být ložisko nacházející se na vrchní straně převodovky mazané prostřednictvím tuhého mazacího prostředku pro zajištění dostatečného mazání. Naší společností byl testován mazací prostředek Tecnolubeseal POLYMER 400/2, který máme v nabídce.

POZNÁMKA: Ve všech následujících tabulkách jsou znázorněny výstupní hodnoty z převodovek při použití 4-pólového elektromotoru (1400 ot / min). V případě použití 2-pólového nebo 6-pólového elektromotoru je nutné přepočítat, nebo kontaktovat naše obchodně-technické oddělení.

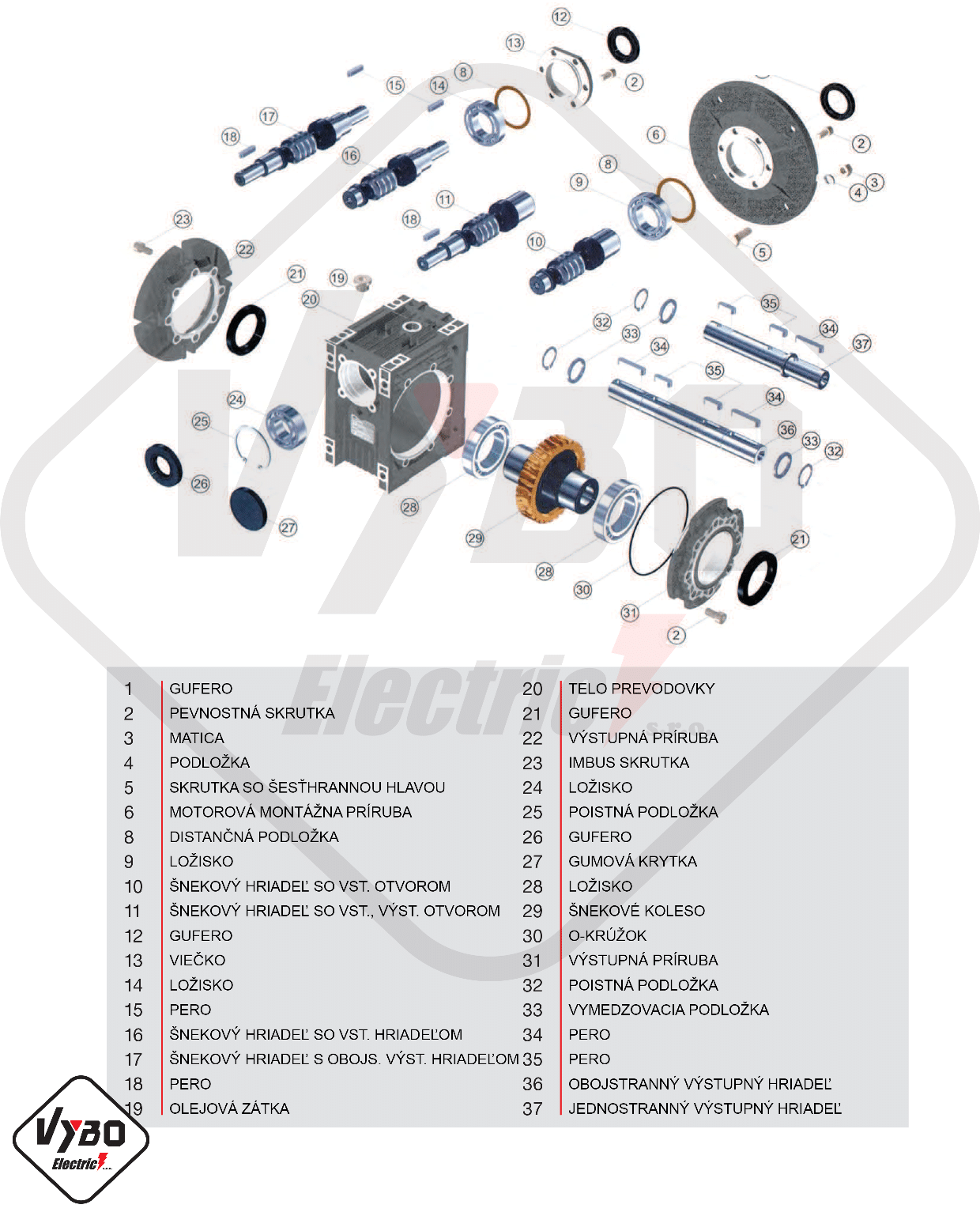

Rozpadový výkres a seznam náhradných dílů PMRV075

rozpadový výkres a seznam náhradných dílů šneková převodovka PMRV075

Dizajn

šnekové elektropřevodovky pmrv075 šneková elektropřevodovka pmrv075 šneková elektropřevodovka pmrv075 převodovky pmrv075 převodovka pmrv075 elektropřevodovky šnekové pmrv075 elektropřevodovky pmrv075 elektropřevodovka pmrv075 elektro převodovka pmrv075 elektropřevodovka pmrv075

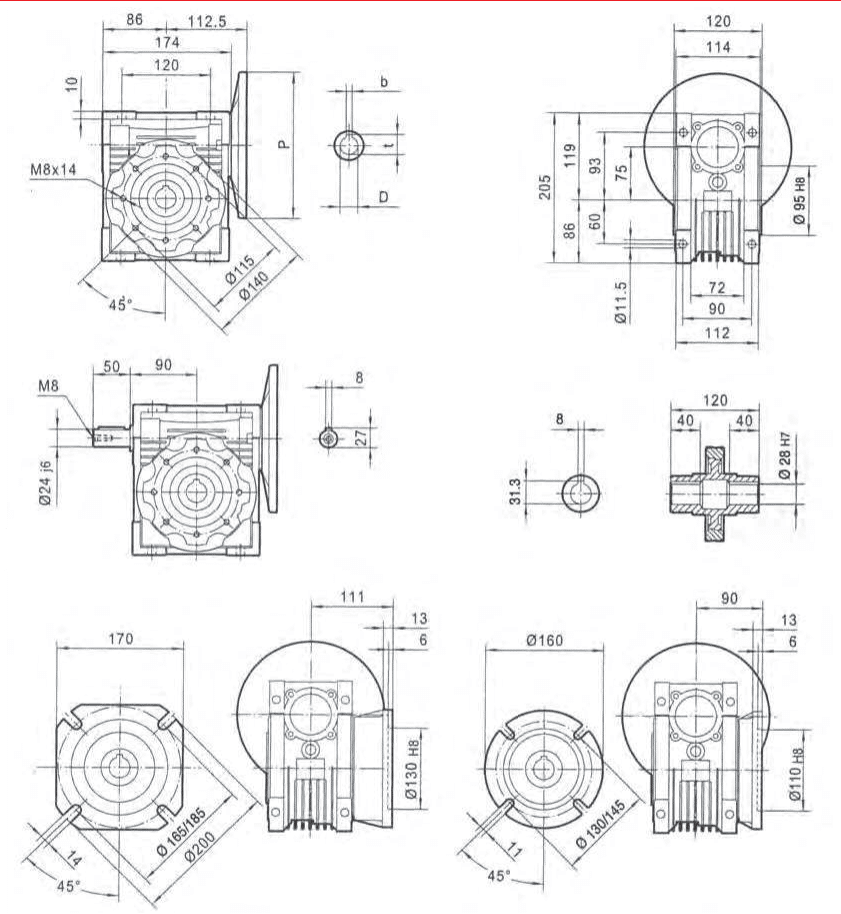

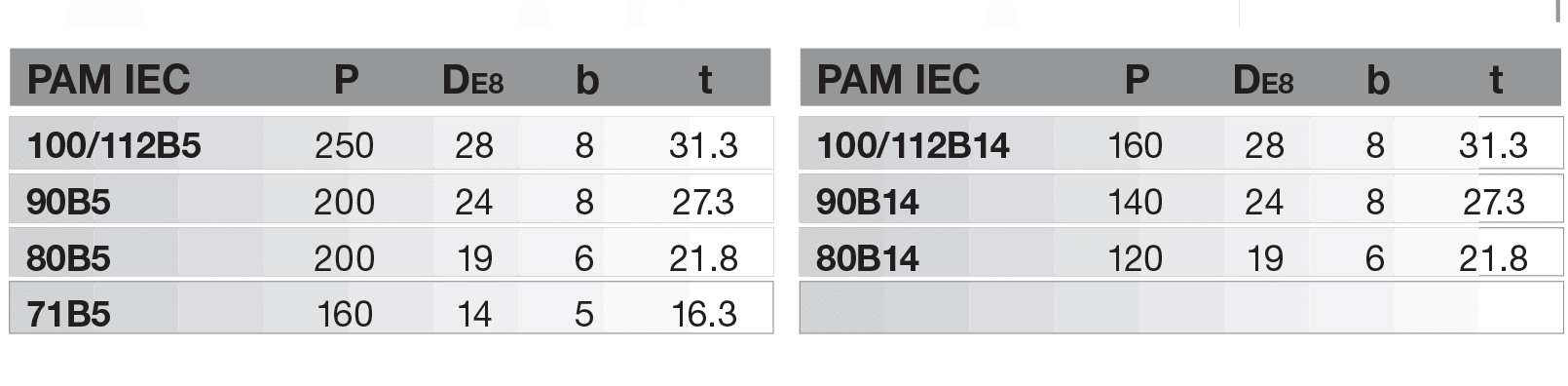

Rozměry

rozměry šneková převodovka PMRV075

rozměry šneková převodovka PMRV075

Montážní pozice

montážní pozice šneková převodovka PMRV075

Hmotnost11 kg
Převodový poměr

7,5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100

Typ vlastní příruby

80B14, 90B14, 100B14, 112B14, 71B5, 80B5, 90B5, 100B5, 112B5

Vstupní hřídel (mm)

14, 19, 24, 28

Výstupní dutý hřídel (mm)

28
