Elektropřevodovka PMRV 025

Šneková elektropřevodovka PMRV025

Výkonové parametry

výkonové parametry šneková převodovka PMRV025

Motorové montážní příruby (IEC)

Převodovky, které jsou dodávány s montážními přírubami pro připojení elektromotoru musí být připojeny s elektromotorem, jehož tolerance hřídele a příruby odpovídá kvalitě normy IEC, aby bylo zajištěno předejití vzniku vibrací a nežádoucích sil na vstupní ložisko převodovky. Převodovky dodávané s našimi elektromotory tuto podmínku garantují. Pro jednoduché určení velikosti montážní příruby B5 nebo B14 nám slouží níže uvedená tabulka. Elektromotory jsou dodávány s montážními přírubami podle tabulky deklarovaných hodnot. Pamatujte, že jelikož je motorová montážní příruba demontovatelná, je také možné dosáhnout kombinace hřídele / montážní příruba, která nekoresponduje s tabulkou níže, např. 19/140, čímž nabízíme adaptabilitu pro neunifikované modely jako jsou jednosměrné elektromotory.
motorové montážní příruby šneková převodovka PMRV25

PMRV025 Popis

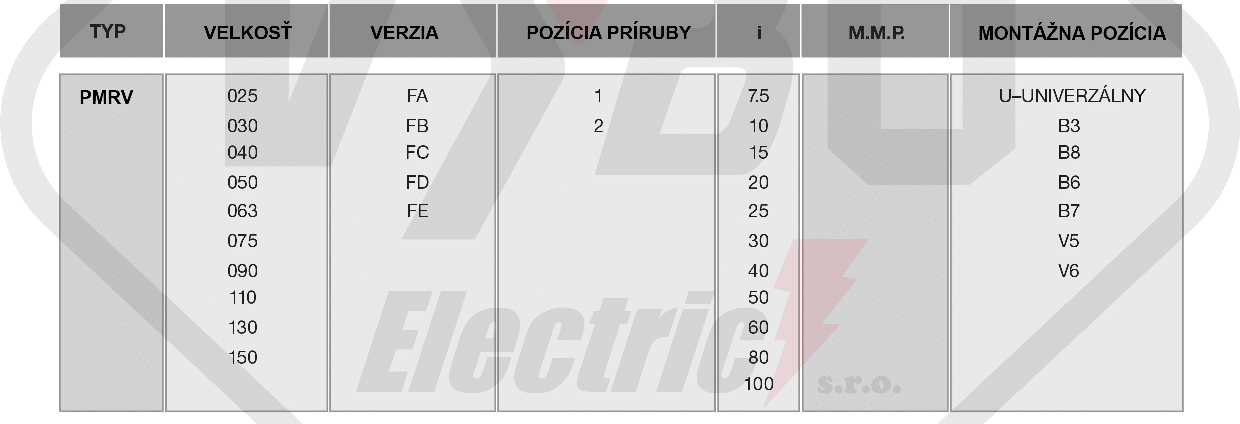

PMRV Popis šneková převodovka PMRV25

Příklad objednávky

Pokud požadujete dodání včetně elektromotoru, prosíme, abyste specifikovali:
Velikost např. 90 L4
Výkon např. 1,5 kW
Póly např. 4
Napětí např. 230/400 V
Frekvence např. 50 Hz
Typ příruby např. B14

UPOZORNĚNÍ: Od velikosti 25 do 63 jsou převodovky dodávány vždy v montážní pozici “univerzální” a mohou být namontovány v kterékoliv pozici. Od velikosti 75 do velikosti 150 je třeba specifikovat montážní pozici, pokud je odlišná od standardní polohy B3. V případě, že převodovka s udanou pozicí B3 bude namontována do pozice V5 nebo V6, musí být ložisko nacházející se na vrchní straně převodovky mazané prostřednictvím tuhého mazacího prostředku pro zajištění dostatečného mazání. Naší společností byl testován mazací prostředek Tecnolubeseal POLYMER 400/2, který máme v nabídce.

POZNÁMKA: Ve všech následujících tabulkách jsou znázorněny výstupní hodnoty z převodovek při použití 4-pólového elektromotoru (1400 ot / min). V případě použití 2-pólového nebo 6-pólového elektromotoru je nutné přepočítat, nebo kontaktovat naše obchodně-technické oddělení.

Rozpadový výkres a seznam náhradních dílů PMRV025

rozpadový výkres a seznam náhradných dílů šneková převodovka PMRV025

Dizajn

šnekové elektropřevodovky pmrv025

šneková elektropřevodovka pmrv025

šneková elektropřevodovka pmrv025

převodovky pmrv025

převodovka pmrv025

elektropřevodovky šnekové pmrv025

elektropřevodovka pmrv025

elektropřevodovka pmrv025

elektro převodovka pmrv025

elektropřevodovka pmrv025

Rozměry a montážní pozice

Rozměry

rozměry šneková převodovka PMRV25

Montážní pozice šneková převodovka PMRV025

montážní pozice šneková převodovka PMRV25

Mazání

Šnekové převodovky jsou čtyřhranné a určené pro všestrannou montáž. Výroba komponent, která je zajišťována numericky řízenými stroji, garantuje maximální preciznost pro striktní hodnoty tolerance. Výsledný produkt se proto vyznačuje vysokou spolehlivostí po dlouhou dobu. Tělesa převodovek jsou vyrobeny z hliníkové slitiny pro velikosti 025 až 090, velikosti 110 až 150 jsou vyráběny z litiny. Všechny těla převodovek jsou opatřeny hliníkovým nátěrem RAL 9022 z důvodu ochrany dílů proti stárnutí a z důvodu lepšího překrytí možných drobných nerovností, které mohou být v hliníkové slitině přítomny. Převodovky jsou dodávány minimálně s jedním plnicím otvorem, který se používá i jako test možné netěsnosti převodovky. Montážní příruby umožňují kombinování dvou převodovek pro dosažení vysokých převodových poměrů. Čtyři velikosti PMRV předřadných čelních převodů jsou k dispozici pro připojení k převodovce. Jsou také konstruovány z hliníkové slitiny a jsou opatřeny stejným ochranným nátěrem. Všechny dodávané kombinace jsou dodávány s mazací náplní, jejíž charakteristika je specifikována v následující tabulce.

Mazání šneková převodovka PMRV025

mazání šneková převodovka PMRV25
Převodovky velikostí 025 až 090 jsou dodávány kompletně se syntetickou náplní a proto jsou bezúdržbové. Převodovky velikostí 110, 130 a 150 jsou dodávány s náplní minerálního oleje uvedenou pro montážní pozici B3. Zákazník je zodpovědný za uzpůsobení množství oleje dané montážní pozice a dále za nahrazení plnící zátky, kterou je převodovka z přepravních důvodů osazena (zátkou odvzdušňovací). Pokud převodovka nebude odvzdušňovací zátkou osazena, může to způsobit vznik vnitřního přetlaku a tímto může docházet k prosakování oleje přes těsnění převodovky. Pro velikosti 110, 130 a 150 doporučujeme, aby byla provedena výměna olejové náplně převodovky po uplynutí prvních cca 300 provozních hodin.

Množství olejové náplně – šneková převodovka PMRV025

množství olejové náplně šneková převodovka PMRV25

Datový list online

Hmotnost0.5 kg
Převodový poměr

5, 7,5, 10, 15, 20, 30, 40, 50, 60

Typ vlastní příruby

56B14

Vstupní hřídel (mm)

9

Výstupní dutý hřídel (mm)

11
