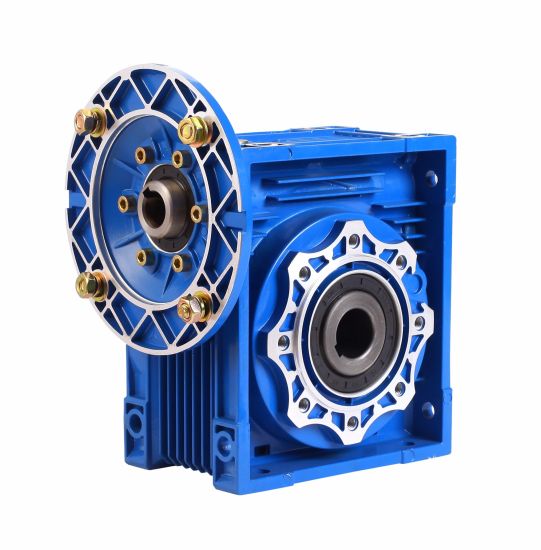

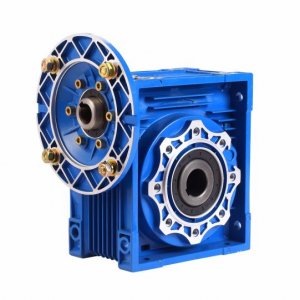

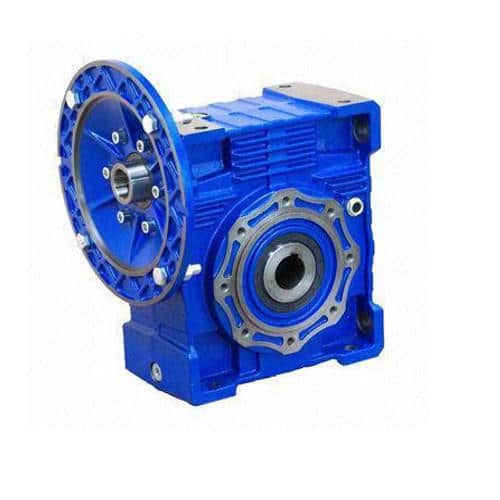

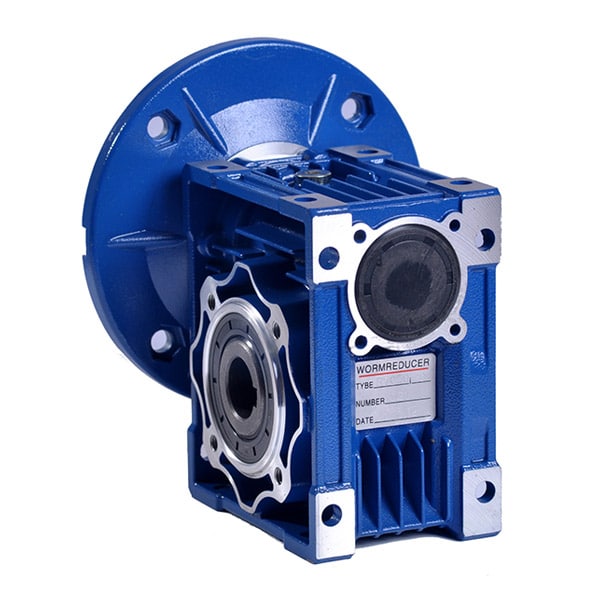

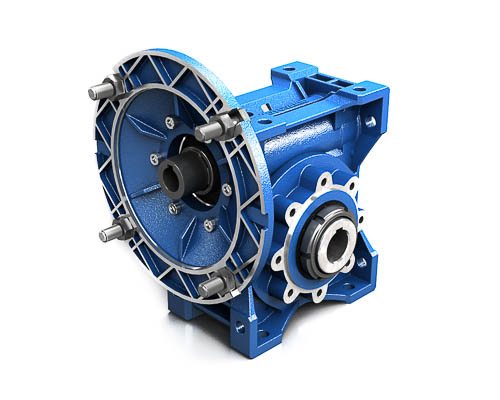

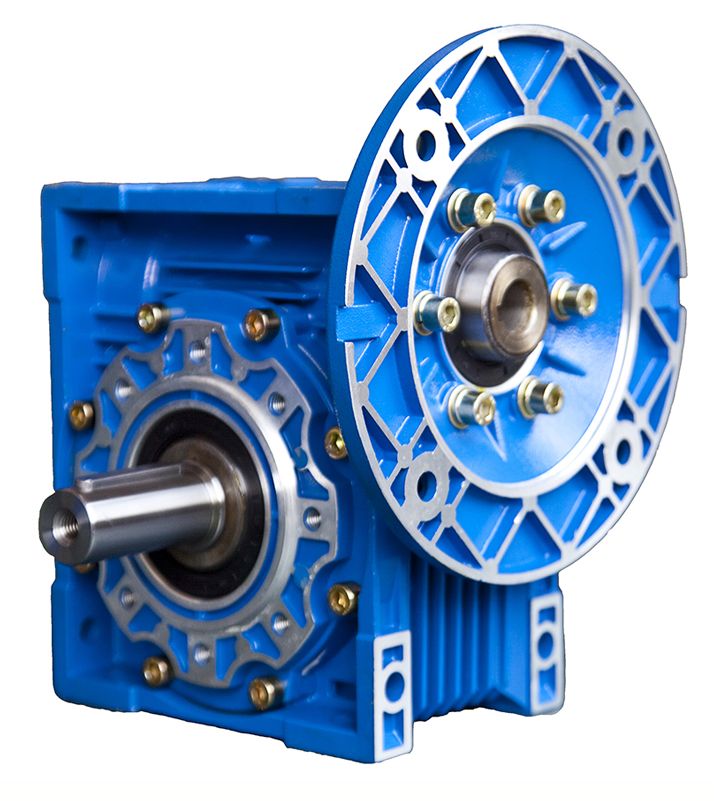

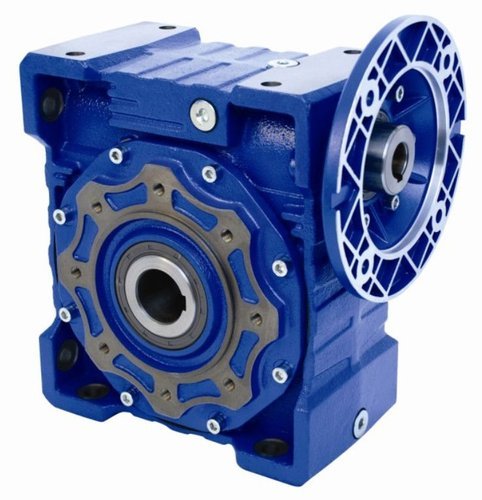

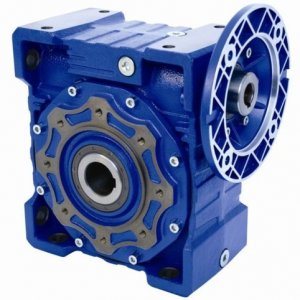

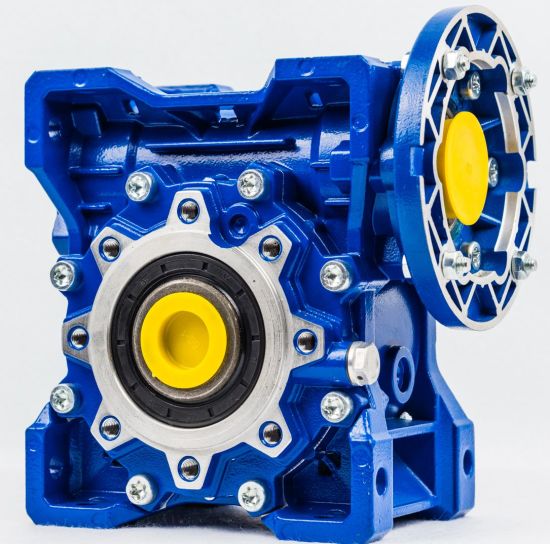

Šneková elektropřevodovka PMRV030

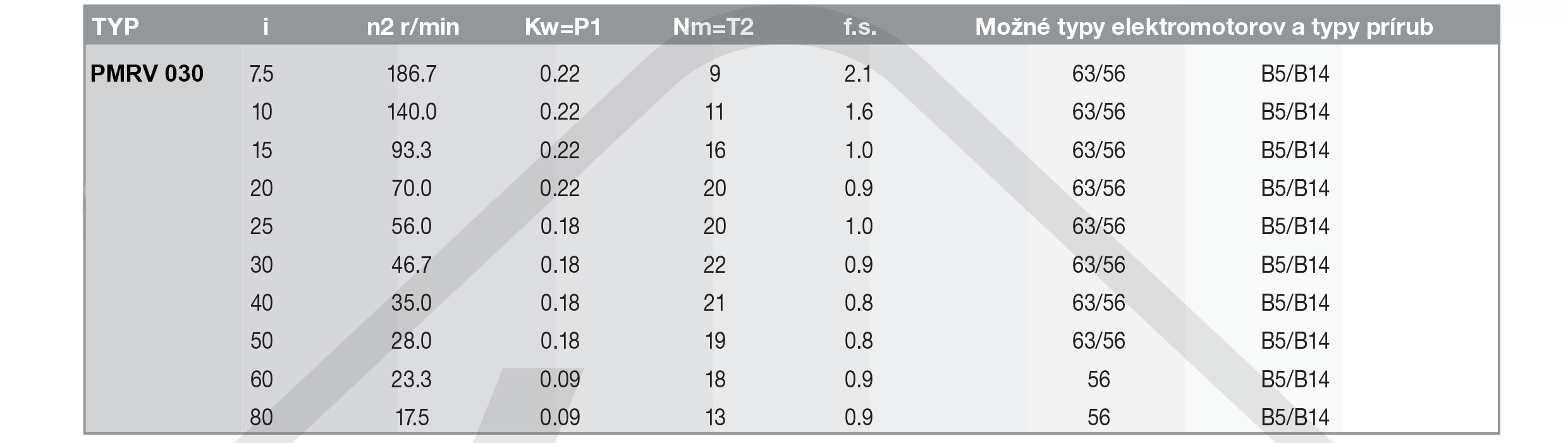

Výkonové parametry

výkonové parametry šneková převodovka PMRV030

Mazání šneková převodovka PMRV030

Šnekové převodovky PMRV, jsou určeny pro všestrannou montáž a mají čtyři hrany. Naše komponenty vyrábějí numericky řízené stroje, které garantují maximální přesnost při striktních hodnotách tolerance. Z tohoto důvodu má konečný produkt velmi vysokou dlouhodobou spolehlivost. Těla převodovek velikostí 025 až 090 jsou vyráběny ze slitiny hliníku a velikosti 110 až 150 z litiny. Z důvodu lepšího překrytí případných drobných nerovností, které mohou být v hliníkové slitině přítomny a z důvodu ochrany dílů proti stárnutí mají všechny těla těchto převodovek nátěr RAL 9022. Převodovky jsou dodávány minimálně s jedním plnicím otvorem, který se používá i jako test možné netěsnosti převodovky. Montážní příruby umožňují kombinování dvou převodovek pro dosažení vysokých převodových poměrů. Čtyři velikosti PMRV předřadných čelních převodů jsou k dispozici pro připojení k převodovce. Jsou také konstruovány z hliníkové slitiny a jsou opatřeny stejným ochranným nátěrem. Všechny dodávané kombinace jsou dodávány s mazací náplní, jejíž charakteristika je specifikována v následující tabulce.

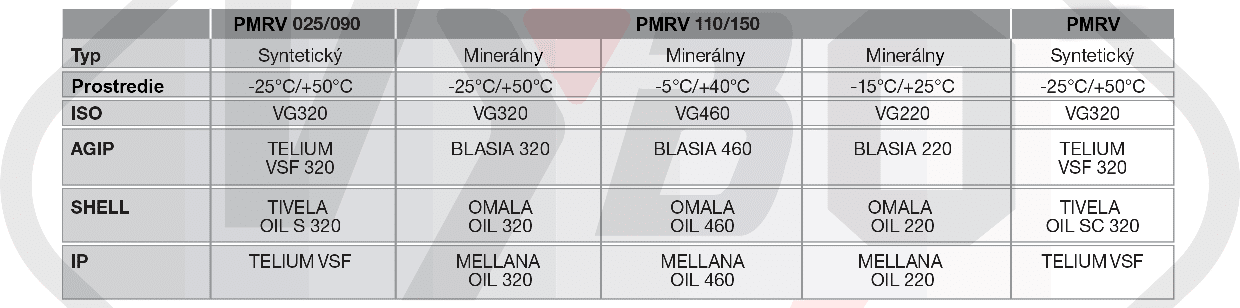

mazání šneková převodovka PMRV030
Převodovky velikostí 025 až 090 jsou dodávány kompletně se syntetickou náplní a proto jsou bezúdržbové. Převodovky velikostí 110, 130 a 150 jsou dodávány s náplní minerálního oleje uvedenou pro montážní pozici B3. Zákazník je zodpovědný za uzpůsobení množství oleje dané montážní pozice a dále za nahrazení plnící zátky, kterou je převodovka z přepravních důvodů osazena (zátkou odvzdušňovací). Pokud převodovka nebude odvzdušňovací zátkou osazena, může to způsobit vznik vnitřního přetlaku a tímto může docházet k prosakování oleje přes těsnění převodovky. Pro velikosti 110, 130 a 150 doporučujeme, aby byla provedena výměna olejové náplně převodovky po uplynutí prvních cca 300 provozních hodin.

Množství olejové náplně – šneková převodovka PMRV030

množství olejové náplně šneková převodovka PMRV030

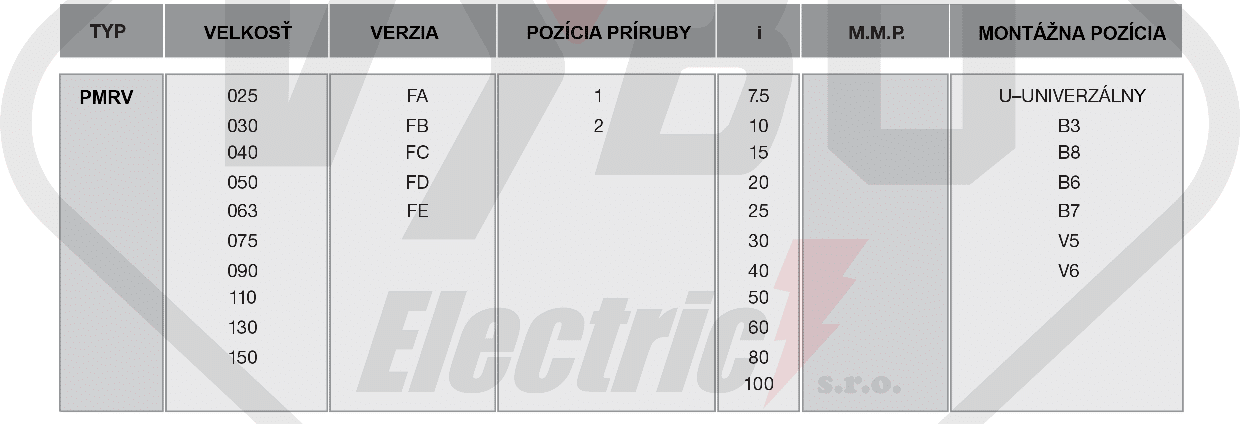

PMRV030 Popis

PMRV popis šneková převodovka PMRV030

Motorové montážne príruby (IEC)

Převodovky, které jsou dodávány s montážními přírubami pro připojení elektromotoru musí být připojeny s elektromotorem, jehož tolerance hřídele a příruby odpovídá kvalitě normy IEC, aby bylo zajištěno předejití vzniku vibrací a nežádoucích sil na vstupní ložisko převodovky. Převodovky dodávané s našimi elektromotory tuto podmínku garantují. Pro jednoduché určení velikosti montážní příruby B5 nebo B14 nám slouží níže uvedená tabulka. Elektromotory jsou dodávány s montážními přírubami podle tabulky deklarovaných hodnot. Pamatujte, že jelikož je motorová montážní příruba demontovatelná, je také možné dosáhnout kombinace hřídele / montážní příruba, která nekoresponduje s tabulkou níže, např. 19/140, čímž nabízíme adaptabilitu pro neunifikované modely jako jsou jednosměrné elektromotory.

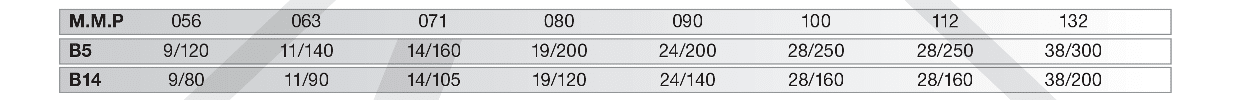

motorové montážní příruby šneková převodovka PMRV030

Příklad objednávky

Pokud požadujete dodání včetně elektromotoru, prosíme, abyste specifikovali:
Velikost např. 90 L4
Výkon např. 1,5 kW
Póly např. 4
Napětí např. 230/400 V
Frekvence např. 50 Hz
Typ příruby např. B14

UPOZORNĚNÍ: Od velikosti 25 do 63 jsou převodovky dodávány vždy v montážní pozici „univerzální“ a mohou být namontovány v kterékoliv pozici. Od velikosti 75 do velikosti 150 je třeba specifikovat montážní pozici, pokud je odlišná od standardní polohy B3. V případě, že převodovka s udanou pozicí B3 bude namontována do pozice V5 nebo V6, musí být ložisko nacházející se na vrchní straně převodovky mazané prostřednictvím tuhého mazacího prostředku pro zajištění dostatečného mazání. Naší společností byl testován mazací prostředek Tecnolubeseal POLYMER 400/2, který máme v nabídce.

POZNÁMKA: Ve všech následujících tabulkách jsou znázorněny výstupní hodnoty z převodovek při použití 4-pólového elektromotoru (1400 ot / min). V případě použití 2-pólového nebo 6-pólového elektromotoru je nutné přepočítat, nebo kontaktovat naše obchodně-technické oddělení.

Montážní pozice šnekové převodovky PMRV030

montážní pozice šneková převodovka PMRV030

šneková elektropřevodovky pmrv030

šneková elektropřevodovka pmrv030

šneková elektropřevodovka pmrv030

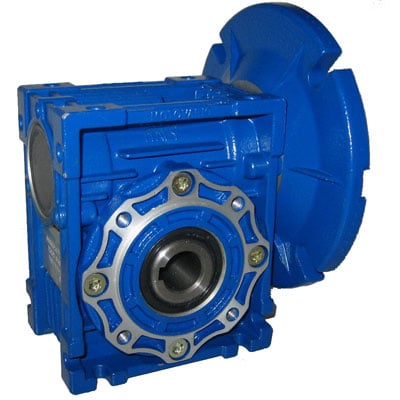

převodovky pmrv030

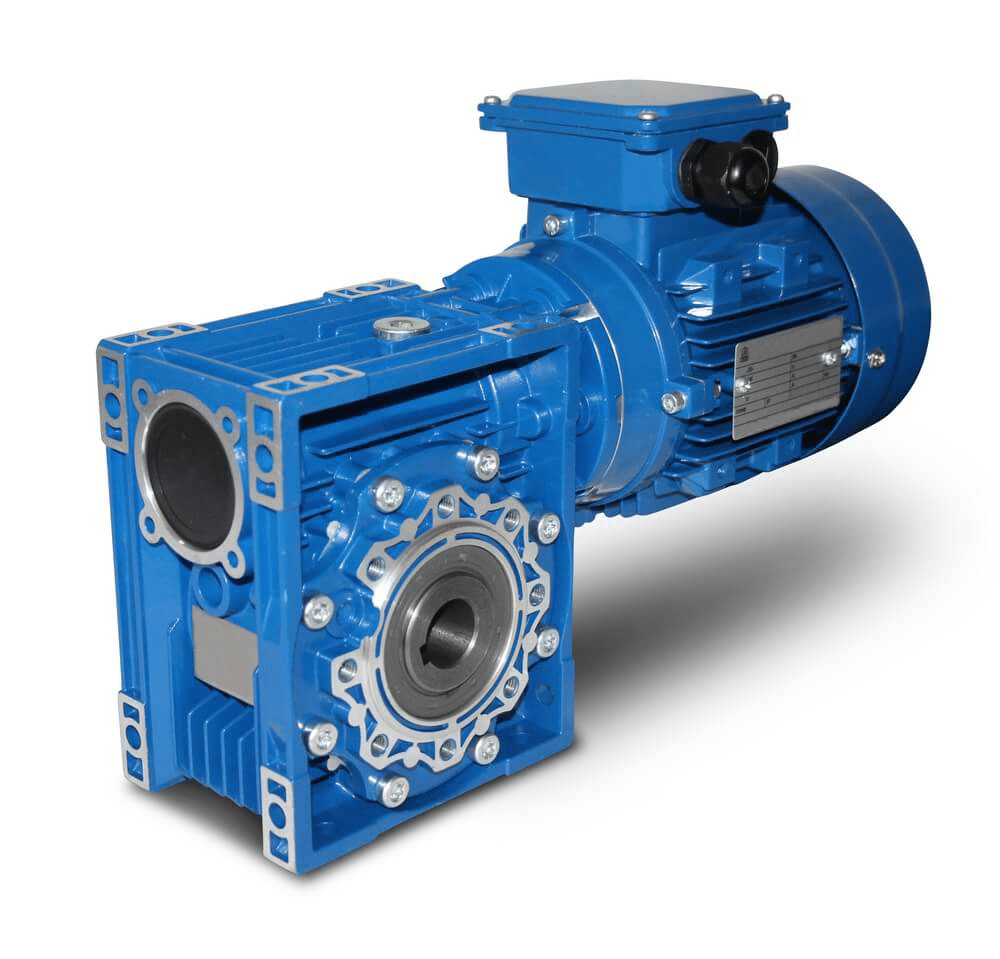

převodovka pmrv030

elektropřevodovky šnekové pmrv030

elektropřevodovky pmrv030

elektropřevodovka pmrv030

elektro převodovka pmrv030

elektropřevodovka pmrv030

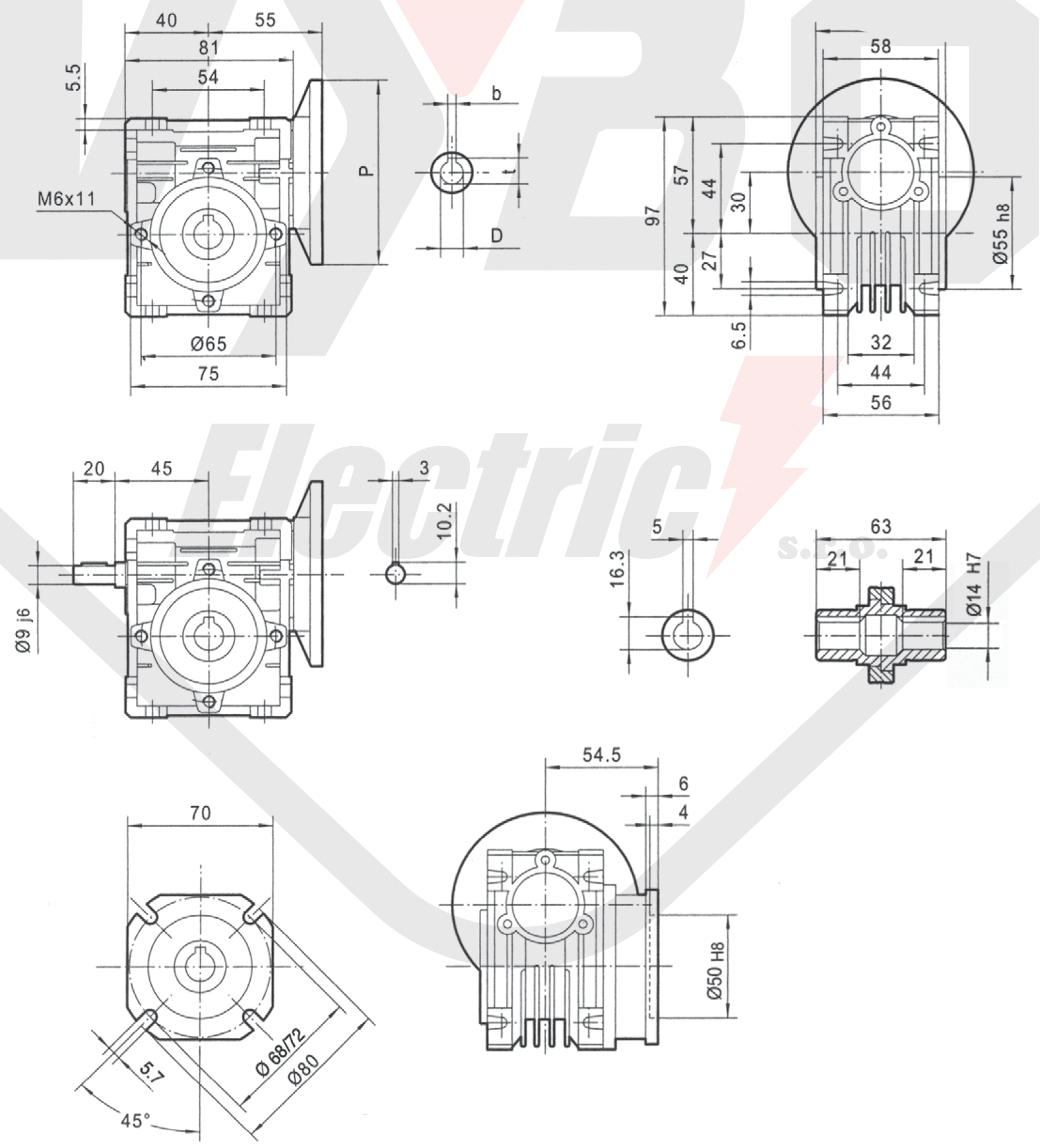

Rozměry

rozměry šneková převodovka PMRV030

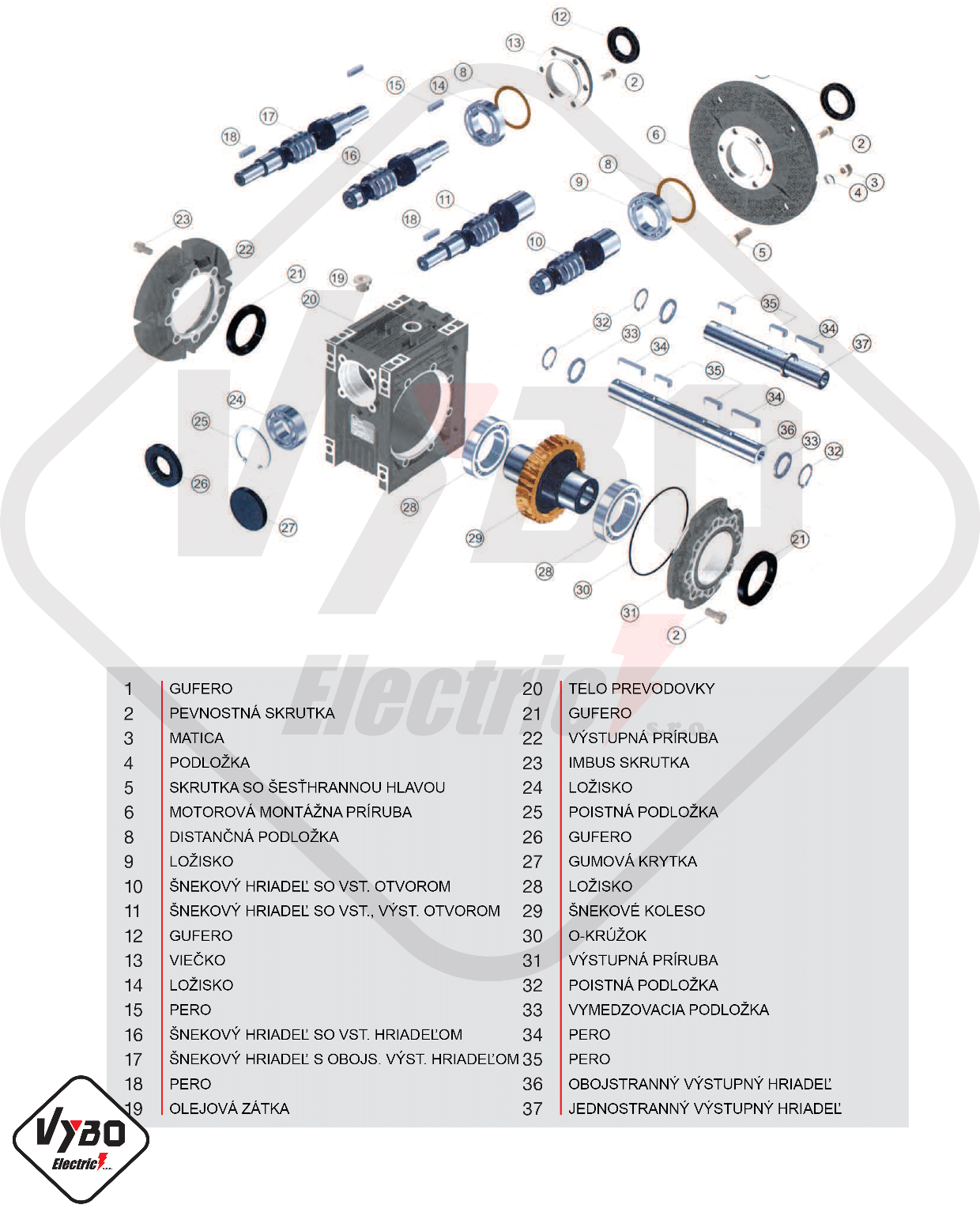

Rozpadový výkres a seznam náhradních dílů PMRV030

rozpadový výkres a seznam náhradných dílů šneková převodovka PMRV030

Hmotnost 0.7 kg
Převodový poměr

5, 7,5, 10, 15, 20, 25, 30, 40, 50, 60, 80

Typ vlastní příruby

56B14, 63B14, 56B5, 63B5

Vstupní hřídel (mm)

9, 11

Výstupní dutý hřídel (mm)

14
