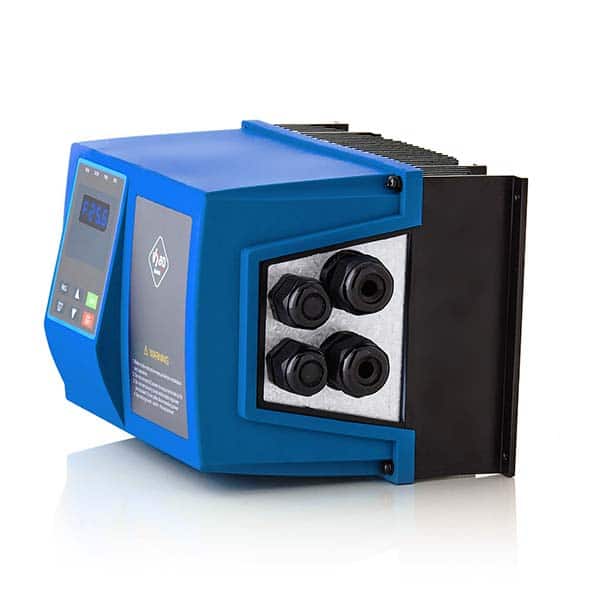

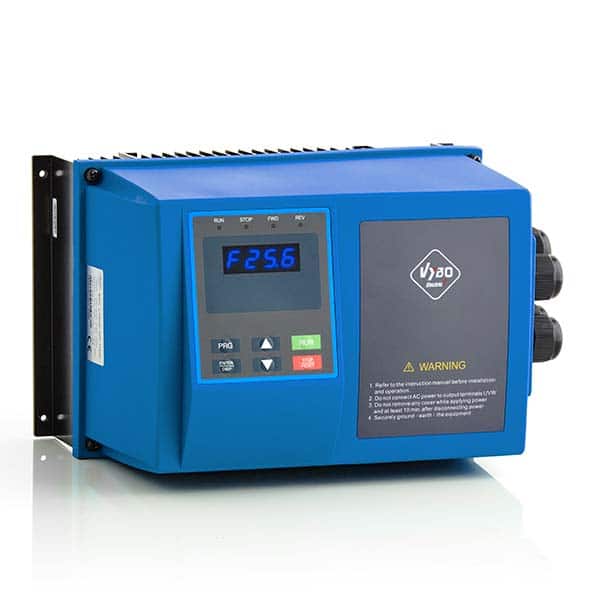

Frekvenční měnič 1.5kW X550 IP65 – 230V

Frekvenční měnič X 550 IP65

Měnič frekvence X 550 IP65 je zařízení, určené k řízení asynchronních elektromotorů, využívaných v znevýhodněných podmínkách, které vyžadují odolnost vůči prachu a tryskající vodě. Jsou vhodné k použití pro středně náročné aplikace. Modely se dodávají včetně zapojeného výstupního kabelu a zapojeného napájecího kabelu s koncovkou.

ModelX550-2S0015
Výkon1,5 kW
Jmenovitý výstupní proud7 A
Vstupní napětí1x230V

Využití měničů X550 IP65 v průmyslu

  • potravinářský průmysl
  • textilní průmysl
  • vzduchotechnika
  • elektrotechnický průmysl
  • čerpadla
  • frézy, brusky
  • a mnoho dalších…

MĚNIČ X 550 IP65- Funkce

  • Zvýšené krytí IP65
  • Napájení měničů prostřednictvím jednofázového napětí na 230V
  • Výstupní frekvence v rozpětí 0 ~ 400 Hz
  • Funkce zvýšení točivého momentu o 20%
  • Sériově zabudované fyzické rozhraní MODBUS RS485
  • Integrované 4 nebo 6 digitální vstupy (podle modelu) a 1 analogový vstup (0-10 V nebo 4-20mA)
  • 2 multifunkční reléové výstupy
  • EMS – bezpečnostní funkce zastavení
  • Funkce připojení PTC nebo termokontaktu motoru
  • Zabudovaný zdroj na externí napájení +24 V
  • Standardně zabudované funkce PID, PLC, AVR, 2 čítače a další…
  • Splňuje standardy EN/IEC 61800-3: 2017; C2, který je určen do 1. prostředí; EN 61800-3:2004+A1:2012; EN 618-5-1:2007+A1:2017



Specifikace produktu

PoložkaX550
VstupNominální napětí,
frekvence
Jednofázové 1x 230 V AC 230V 50/60Hz……….Typ: 2S
Třífázové 3x 400 V AC 400V 50/60Hz……….Typ: 4T
Rozsah napětí230V: 170 V – 240 V
400 V:330 V – 440 V
VýstupRozsah napětí230V: 0 – 230 V; 400 V:0 – 400 V
Rozsah frekvence0.10 – 400.00Hz
Režim řízeníV/F řízení, skalární
ZobrazeníProvozní stav / Definování alarmu / interaktivní vedení: např. nastavení frekvence, výstupní frekvence / proud, napětí DC sběrnice, teplota, atd.
Rozpětí výstupní frekvence0.10 – 400.00Hz
Rozlišení pro nastavení frekvenceVstup digitální = 0,01 Hz, Vstup analógový = 0,1% max. výstupní frekvence
Presnost výstupní frekvence0.01Hz
V/F režim řízeníNastavení křivky V/F pro splnění požadavků zatížení
Řízení točivého momentuAutomatické řízení: automatický nárůst točivého momentu při zatížení; Man. řízení: lze nastavit 0,0 až 20,0% zvýšení točivého momentu
Multifunkční vstupní svorkovnice4 nebo 6 multifunkčních vstupních svorek, provádějící funkce zahrnující řízení rychlosti 15 sekcí, chodu programu, 4-stupňový spínač rychlosti zrychlení / zpomalení, UP / DOWN funkce, nouzové zastavení a další funkce …
Multifunkční výstupní svorkovnice2 multifunkční výstupní svorkovnice se zobrazením běhu, vnější abnormality, počítadla, programových operací, nulové rychlosti a dalších upozornění a informací
Nastavení času zrychlení a zpomaleníČas zrychlení / zpomalení lze nastavit individuálně v rozsahu 0 až 999.9 s
PID regulátorPID řízení je zabudované
Komunikační rozhraníStandardní funkce RS485 (MODBUS)
Nastavení frekvenceAnalogový vstup: je možné zvolit 4 až 20 mA a 0 až 10 V;
Číslicový vstup: Zadávání pomocí otáčení tlačítek nahoru / dolů.
Komunikace: port RS485
Mnohostupňová rychlost4 multifunkční vstupní svorkovnice, dá se nastavit až 15 sekcí rychlosti
Automatická regulace napětíMůže být zvolena automatická regulace napětí
PočítadloDvě skupiny počítadel zabudované
PřetíženíZvládne přetížení až 150% po dobu 1 minuty (konstantní točivý moment)
PřepětíMůže se nastavit ochrana před přepětím
PodpětíMůže se nastavit ochrana před podpětím
Jiné ochranyPřed přehřátím, zkratem na výstupu, nadproudům, blokování parametrů atd.
EMC kompatibilitaIEC 61000-4-6; IEC 61000-4-4;IEC 61000-4-11; IEC 61000-4-5
StandardyEN/IEC 61800-3: 2017; C2, který je vhodný do 1. prostředí EN 61800-3:2004+A1:2012; EN 618-5-1:2007+A1:2017
Rozpětí okolní teplotyod -10°C do 40°C (bez námrazy)
Okolní vlhkostMaximálně 95% (bez kondenzace) IEC 60068-2-3
Nadmořská výškaMéně než 1000 m.n.m.
VibraceMax. 0.5 g ; IEC 60068-2-6
ChlazeníNucené chlazení vzduchem
Stupeň ochranyIP 20; vyhovuje EN/IEC 61800-5-1
MontážZpůsob instalaceNa stěnu
Instalace v prostředíOdolnost proti chemickým znečištěním – třída 3C3 EN/IEC 60721-3-3. Odolnost proti znečištění prachem 3S3EN/IEC 60721-3-3.
