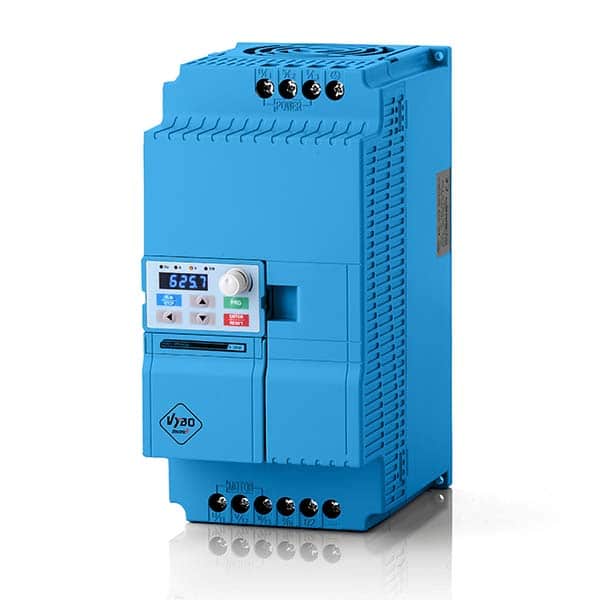

Frekvenční měniče 0,37kW STANDARD A550 PLUS – 400V

Frekvenční měniče 0,37kW STANDARD A550 PLUS jsou univerzální integrované přístroje ekonomické třídy, vyznačující se jednoduchostí a přehledností ovládacích prvků. Plně přizpůsoben požadavkům klientů, vyvinutý na bázi dlouholetých zkušeností a podnětů uživatelů. A 550 PLUS je plně předprogramovaný a připraven k okamžitému použití po správném zapojení do elektrické sítě. Ovládání je možné přímo z panelu, nebo externě. Pro rozběh měniče postačuje stisknout tlačítko START a vestavěným knoflíkem otáčet kolem jeho osy. Měnič automaticky zrychlí nebo zpomalí poháněný elektromotor.

Funkce frekvenčních měničů A550 v průmyslu:

Přístroje A550 0,37kW lze využívat v mnoha oblastech průmyslu, kde v různých provozech hrají velmi významné úlohy. Níže uvádíme několik průmyslových odvětví, ve kterých je využívá množství našich zákazníků:

  • čerpadla
  • vzduchotechnika
  • textil
  • potraviny
  • elektrické převodovky
  • keramika
  • brusky
  • odstředivé stroje
  • frézy
  • stroje na potápění
  • řezací stroje

MĚNIČ A 550 PLUS – Vlastnosti

Frekvenční měniče série A550 PLUS se řadí mezi zařízení ekonomické třídy, které dosahují mezi zákazníky velkou oblíbenost. Za svou popularitu vděčí zejména své jednoduchosti a množství nadstandardních prvků a funkcí. Měniče A550 PLUS nabízíme ve verzích s napájením na 230V nebo 400V. Pokud potřebujete poradit, jsme vám kdykoliv k dispozici na telefonním čísle +420 737 535 020 nebo na e-mailové adrese obchod@kelheim.cz .

    • Měnič je řízen VVVF vektorovým algoritmem napětí.
    • Rozsah výstupní frekvence 0 – 999 Hz.
    • Napájení je možné i jednofázovým napětím 230 V.
    • TURBO efekt zvýšení točivého momentu motoru o 30%.
    • Vestavěná brzdová jednotka umožňující přímo připojit brzdný odpor v případě potřeby brzdění pohonu jeřábů, dopravníků, zdvihadel atd.
    • Automatická regulace napětí.
    • Automatické omezení nadproudu pro elektromotor.
    • Ochrana proti přepětí a podpětí.
    • Nastavení času zrychlení a času zpomalení až do 600 sek.
    • Měnič má vestavěný časovač, umožňující naprogramovat zapínání a vypínání měniče v libovolném čase i bez přítomnosti obsluhy.
    • Množství digitálních vstupů a výstupů, analogový vstup a výstup, PID regulátor, reléový a OC výstup, komunikace přes RS 485 a mnoho dalších funkcí…
    • Možnost kombinace vstupů frekvence X+Y; X-Y; Přepínání mezi X a Y…
    • Režim „spánku“; nucená cirkulace kapaliny proti zamrzání; Regulace průtoku; detekuje chod „na sucho“; JOG; Swing frekvence.





Specifikace frekvenčního měniče 0,37kW

Položka A550 PLUS
Vstup Nominální napětí,
frekvence
1PH vstup / 3 PH výstup AC 230 V 50/60Hz…typ: 2S…..
1PH vstup / 1 PH výstup AC 230 V 50/60Hz,..typ: S2S….
3PH vstup / 3 PH výstup AC 400 V 50/60Hz ..typ: 4T…..
Rozpětí napětí vstupu 230V: 170 V – 240 V; 400 V:330 V – 440 V
Výstup Rozpětí napětí výstupu 230V: 0 – 230 V; 400 V:0 – 400 V
Rozsah frekvence 0.10 – 999.9Hz
Režim riadenia V/F řízení
Indikace Provozní stav / Definování alarmu / interaktivní vedení: např. nastavení frekvence, výstupní frekv./prúd, napětí DC sběrnice, teplota, atd.
Rozpětí výstupní frekvence 0.10 – 999.9Hz
Rozlišení pro nastavení frekvence Vstup číslicový = 0,1 Hz, vstup analogový = 0,1% max. výstupní frekvence
Přesnost výstupní frekvence 0.01Hz
V/F režim řízení Nastavení křivky V / F pro splnění požadavků zatížení
Řízení točivého momentu Automatické řízení: automatický nárůst točivého momentu při zatížení; Man. řízení: lze nastavit 0,0 až 30,0% zvýšení točivého momentu
Multifunkční vstupní svorkovnice Čtyři multifunkční vstupní svorky, realizující funkce zahrnující řízení rychlosti 15 sekcí, chod programu, 4-stupňový spínač rychlosti zrychlení / zpomalení, UP / DOWN funkce, nouzové zastavení a další funkce
Multifunkční výstupní svorkovnice 1 multifunkční výstupní svorkovnice se zobrazením běhu, vnější abnormality, počítadla, programových operací, nulové rychlosti a dalších informací a upozornění
Nastavení času zrychlení a zpomalení Čas zrychlení / zpomalení lze nastavit individuálně v rozsahu 0~999.9 s
PID regulátor PID regulátor je zabudovaný
Komunikační rozhraní MODBUS
RS 485 Standardní komunikační funkce RS485 (MODBUS RTU)
Prídavní funkce „Spánkový režim „; nucené cirkulování tekutiny proti zamrzání; Regulování průtoku; ví detekovat chod“ na sucho „; JOG; Swing frekv.
Nastavení frekvence Analogový vstup: je možné zvolit 4 až 20 mA a 0 až 10 V; Číslicový vstup: Zadávání pomocí otáčení otáčecího knoflíku na ovládacím panelu nebo RS485 nebo tlačítkem nahoru / dolů. Poznámka: Na výběr analogového napěťového vstupu (0-10V) nebo analogový proudový vstup (4 – 20mA) lze použít AVI svorky přes spínač J2. Možnost kombinace vstupů frekvence X+Y; X-Y; Přepínání mezi X a Y
Mnohonásobní rychlost 4 multifunkční vstupní svorkovnice, dá se nastavit až 15 sekcí rychlosti
Bezpečnostní systém EMS STOP Funkce „emergency stop“ pro nouzové případy zastaví po aktivaci EMS STOP frekvenční měnič okamžitě
Automatická regulace napětí Může být zvolena automatická regulace napětí
Počítadlo Dvě skupiny čítačů zabudované
Přetížení Zvládne přetížení až 150% po dobu 1 minuty (konstantní moment)
Přepětí Může se nastavit ochrana před přepětím
Podpětí Může se nastavit ochrana před podpětím
Jiné ochrany Ochrana před zkratem na výstupu, nadproudům, blokování parametrů atd.
EMC kompatibilita IEC 61000-4-6; IEC 61000-4-4;IEC 61000-4-11; IEC 61000-4-5
Standardy EN/IEC 61800-3: 2017; C2, který je vhodný do 1. prostředí EN 61800-3:2004+A1:2012; EN 618-5-1:2007+A1:2017
Rozpětí okolní teploty od -10°C do 40°C (bez námrazy)
Okolní vlhkost Maximálně 95% (bez kondenzace) IEC 60068-2-3
Nadmořská výška Nižší než 1000 m.n.m.
Vibrace Max. 0.5 g ; IEC 60068-2-6
Chlazení Nucené chlazení vzduchem
Stupeň ochrany IP 20; vyhovuje EN/IEC 61800-5-1
Montáž Způsob instalace Na stěnu nebo na 35 mm DIN lištu
Instalace v prostředí V interiéru, vyhněte se přímému slunečnímu záření, prachu, soli, hořlavému nebo korozivnímu plynu, kouře, páře. Odolnost proti chemickým znečištěním – třída 3C3 EN / IEC 60721-3-3. Odolnost proti znečištění prachem 3S3EN/IEC 60721-3-3.
Proč právě frekvenční měnič A550 0,37kW?
  • Vysoká účinnost
  • Vysoká spolehlivost
  • Kompatibilita
  • Úspora energie až 70%
  • Robustní konstrukce, typizovaná výroba
  • Modulární konstrukce umožňující snadnou výměnu funkčních jednotek
  • Optimalizace energetické účinnosti
  • Řešení pro specifické aplikace
  • Šetrnost nákladů
  • Optimální integrace
