Datový list

Výkonové parametry

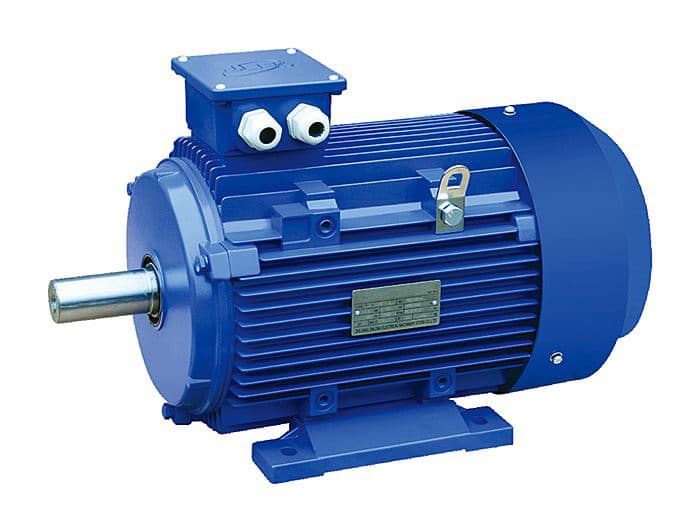

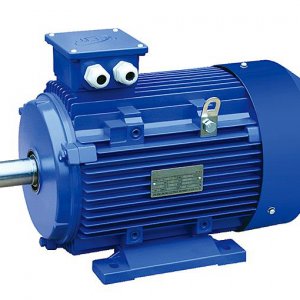

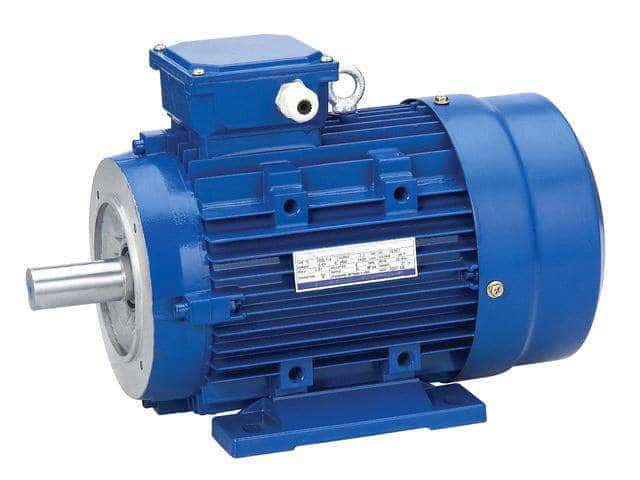

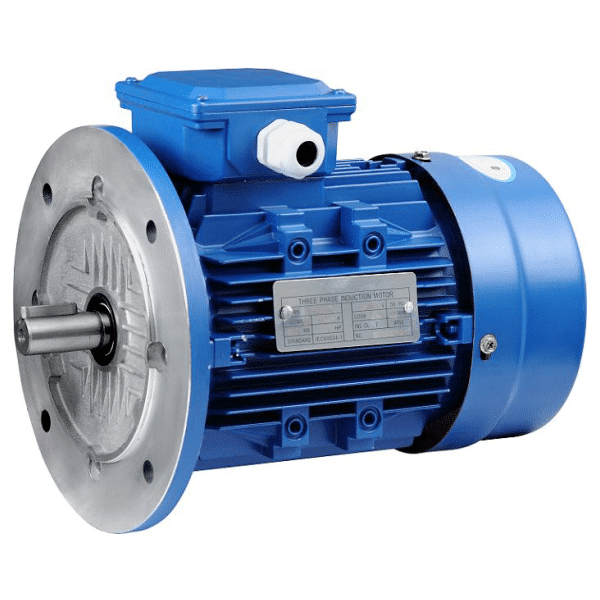

Typ a osová velikost 1MS90S-2
Nominální výkon 1,5 [kW]
Nominální proud 3,46(380V), 3,29(400V), 3,15(415V)
Otáčky pri plné zátěži 2850
Frekvence při konstantní zátěži 50 [Hz]
Záběrový moment 2,3 Mz/Mn
Poměrný moment zvratu 2,2 Mz/Mn
Záběrový proud 7,0 Iz/In

Mechanické parametry

Účiník 0,84 (cosφ)
Hladina hluku ve výšce 1m 72 LwdB(A)
Hmotnost 13 [kg]
Moment setrvačnosti 0,0029 J[kgm2]

Všeobecné informace

Osová výška 90
Stupeň krytí IP 55
Materiál konstrukce hliník
Úprava do tropického prostředí ne
Třída vibrace A
Vyvážení rotoru půl pera
Typ chlazení IC 411
Směr otáčení rotoru v pravo / v levo
Interval zatížení S1
Normativní třída IEC / DIN /ISO /VDE /EN
Klasifikace IEC 60034 -1
Vnější nátěr RAL 7030
Záruka 24 měsíců

Rozměrové výkresy

Elektromotor 1MS90S-2 – Rozměrové výkresy

rozměrový výkres MS90B3 rozměrový výkres MS90B5 rozměrový výkres MS90B14 rozměrový výkres MS90B35
