Třífázový elektromotor 1,5 kW 400 V (380 V), 750 ot./min – 1AL112M-8 Sleva 18 %

Fotografie jsou ilustrační. Barva a provedení dodaného kusu se mohou lišit podle aktuálních zásob.

Třífázový elektromotor 1,5 kW 400 V (380 V), 750 ot./min – 1AL112M-8

1,5 kW750 ot./min3× 400 V (380 V)IP55osová výška 112 mmhliník28 kgZnačka VYBO Electric
8 635 Kč10 448 Kč−18 %Ušetříte 1 549 KčUšetříte 1 874 Kč
od 7 086 Kč bez DPH8 574,06 Kč s DPHod 8 574,06 Kč s DPH7 086 Kč bez DPH
SklademZboží odesíláme co nejdříve. Paletová přeprava GEIS 657 Kč bez DPH, dobírka a balné zdarma.

Mezisoučet:

Spolu za doplňky:

+

Spolu:

od 7 086 Kčod 8 574,06 Kčbez DPHs DPH

Technické parametry

1AL112M-8: třífázový motor 1,5 kW, 680 ot./min (8 pólů), napájení 3× 400 V (380 V). Osová výška 112 mm, hliníková kostra, krytí IP55, hmotnost 28 kg.

Typ a osová velikost 1AL112M-8
Nominální výkon 1,5 [kW]
Nominální proud 4,22 A (400 V)
Otáčky při plné zátěži 680 ot./min
Frekvence při konstantní zátěži 50 [Hz]
Záběrový moment 2 Mz/Mn
Poměrný moment zvratu 1,8 Mz/Mn
Záběrový proud 5 Iz/In
Účinost 74 %
Účiník 0,7 (cosφ)
Hladina hluku 1 m od motoru 61 LwdB(A)
Hmotnost 28 [kg]
Moment setrvačnosti 0,0245 J[kgm2]
Osová výška 112 mm
Stupeň krytí IP 55
Materiál konstrukce hliník
Úprava do tropického prostředí ne
Třída vibrace A
Vyvážení rotoru půl pera
Typ chlazení IC 411
Směr otáčení rotoru vpravo / vlevo
Interval zatížení S1, S2, S3, S4-S9
Normativní třída IEC / DIN /ISO /VDE /EN
Klasifikace IEC 60034 -1
Označení CEI/EN IEC
Točivé elektrické stroje CEI EN 60034-1 IEC 60034-1
Svorkovnice a směr otáčení CEI 2-8 IEC 60034-8
Způsoby chlazení CEI EN 60034-6 IEC 60034-6
Rozměry a výstupy pro točivé elektrické stroje EN 50347 IEC 60072
Stupně ochrany dané vlastní konstrukcí točivých elektrických strojů CEI EN 60034-5 IEC 60034-5
Hlukové limity CEI EN 60034-9 IEC 60034-9
Klasifikace typů konstrukce, montážních úprav a polohy svorkovnice CEI EN 60034-7 IEC 60034-7
Standardní napětí podle IEC CEI 8-8 IEC 60038
Mechanické vibrace určitých strojů s osovou výškou 56mm a výše – měření, vyhodnocování a meze závažnosti vibrací CEI EN 60034-19 IEC 60034-14
Stupeň účinnosti -0,15 (1-n) P =< 150 kW
Účiník -(1-cosφ)/6 min 0,2 max 0,07)
Skluz +20% P >= 1 kW +- 30% =< 1kW
Rozběhový proud +20%
Rozběhový moment -15% +25%
Max. otáčky -10%
Parametr Rozměry ToleranceTolerancies
Osová výška H od do BG 250uber BG 250 0,5 mm1 mm
Průměr konce hřídele D – DA Ø 11 – 28Ø 38 – 48>= Ø 55 j6k6m6
Klíč F – FA h9
Příruba N Ø < 250Ø >= 250 j6h6

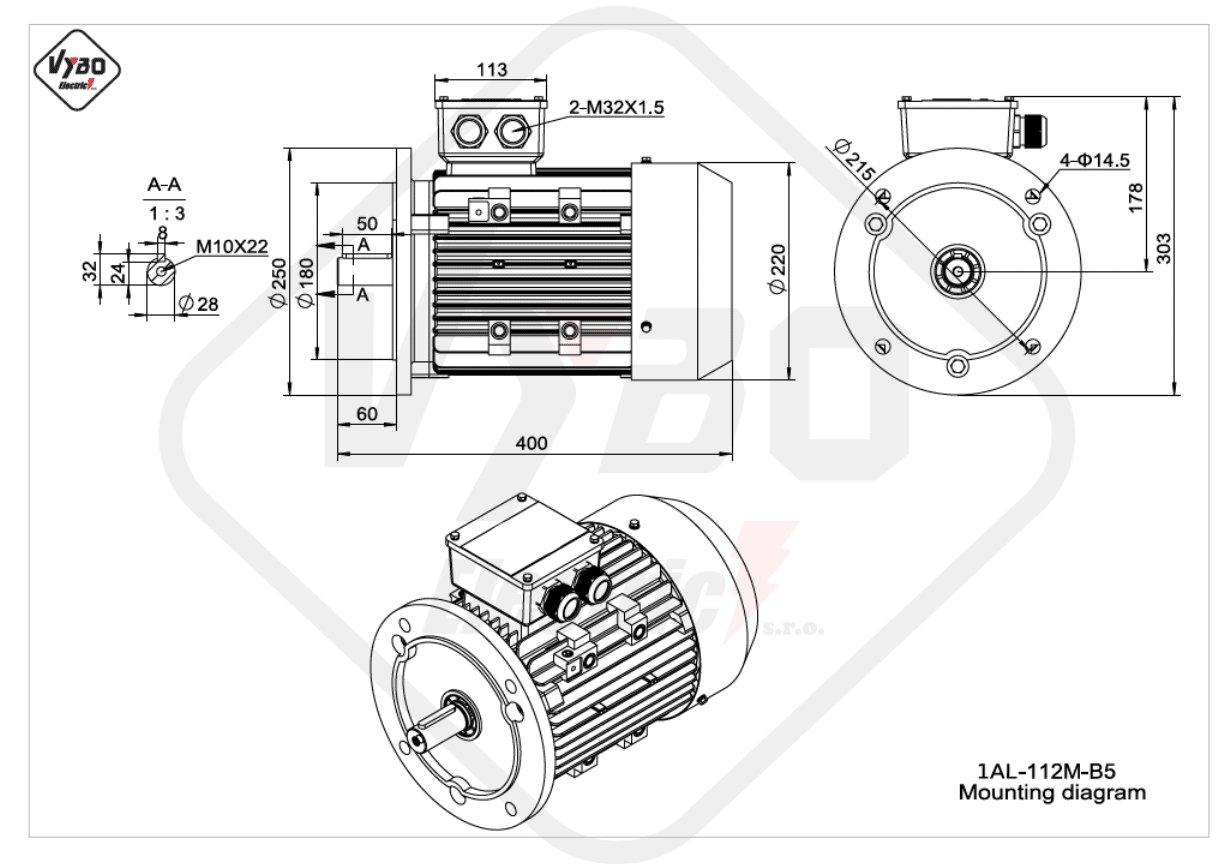

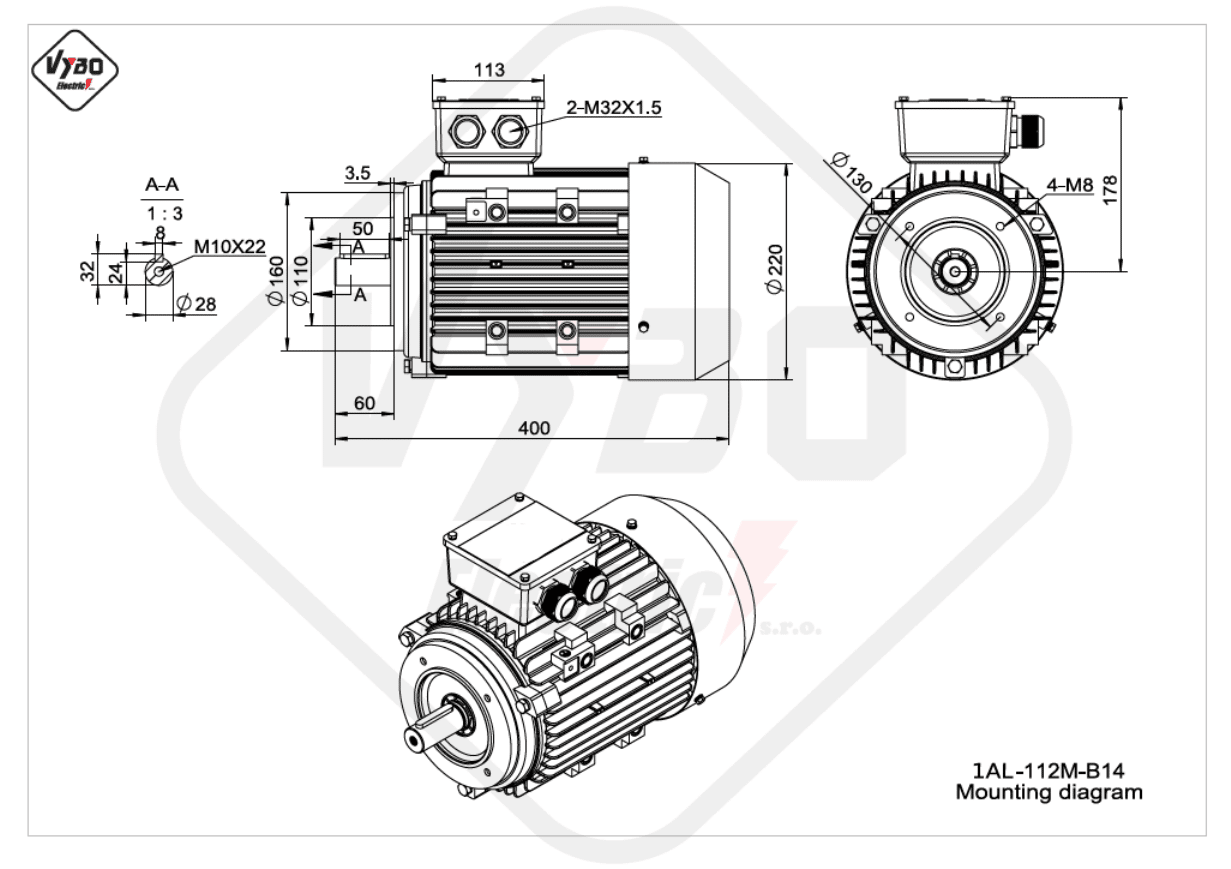

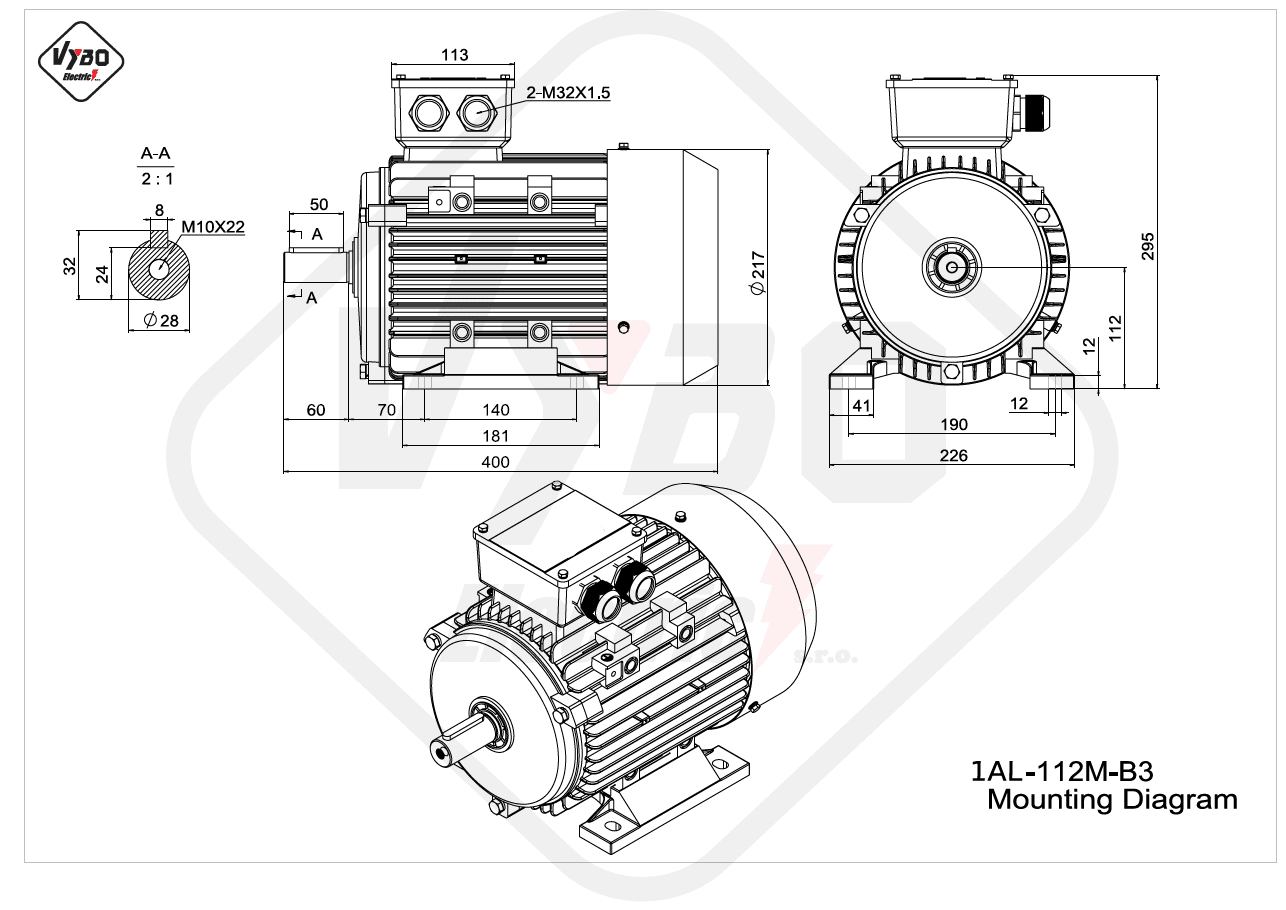

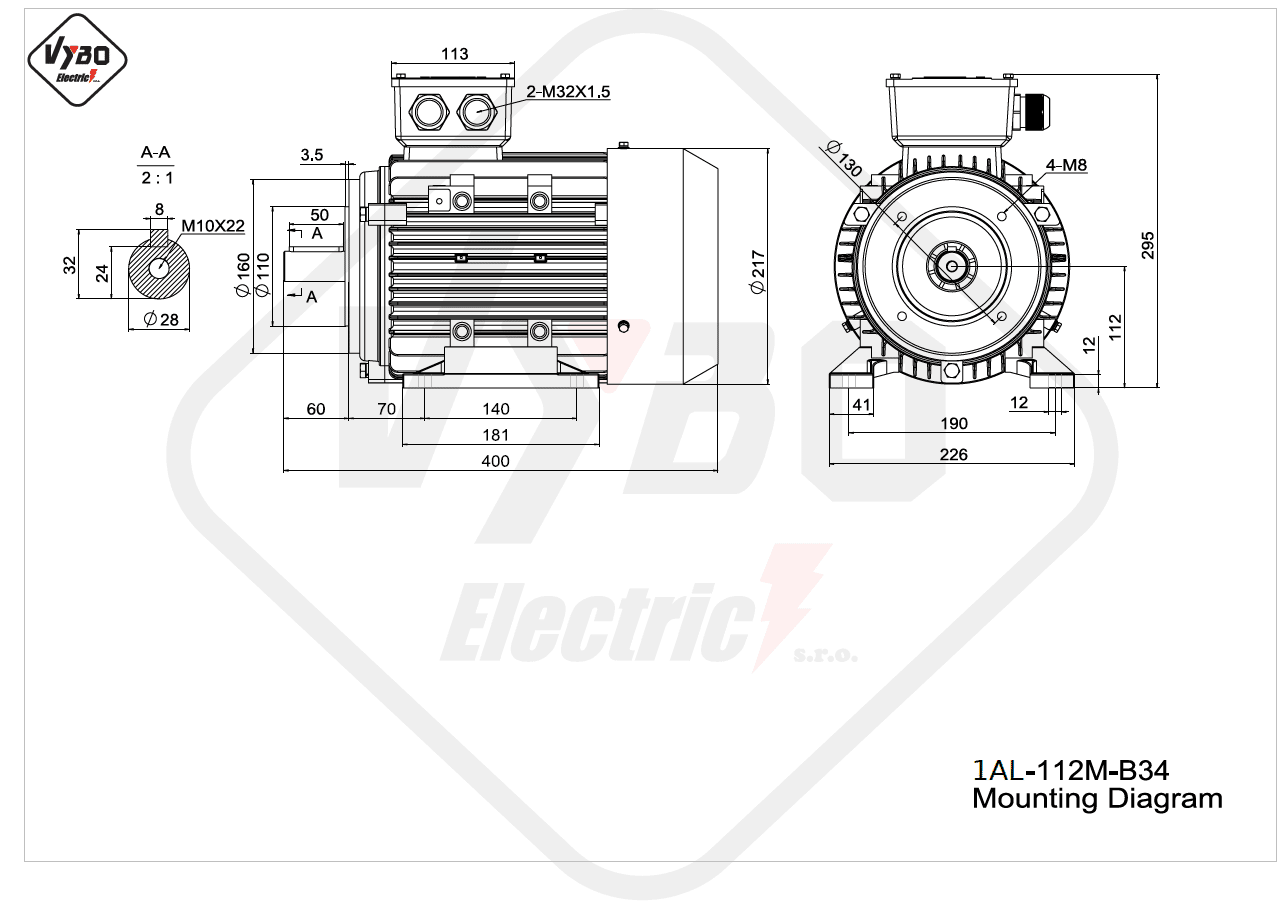

Rozměrový výkres

Rozměrový výkres Třífázový elektromotor 1,5 kW 400 V (380 V), 750 ot./min – 1AL112M-8

Popis

1AL112M-8 je pomaluběžný motor 1,5 kW pro stroje, které se točí kolem 750 ot./min.

  • osová výška 112 mm
  • hmotnost 28 kg, kostra z hliníku
  • IP55, 3× 400 V (380 V)
  • provedení B3, B5, B35 a menší příruby

Při plné zátěži se motor točí 680 ot./min. Dvoupólový motor stejného výkonu by byl menší, ale otáčky nejsou zaměnitelné.

Dvojče MS112M1-8 uvádí totéž, rozdíl je jen v označení řady a v písmenech za osovou výškou. Pro jistotu porovnejte rozměry s původním pohonem. Detaily k provedení rádi probereme. Neodvozujte rozměry jen z výkonu 1,5 kW. Rozhlédnout se můžete mezi položkami stroje s výkonem 1,5 kW, všechny třífázové kusy a patkové motory B3. Stačí napsat poptávku a technik zkontroluje, zda parametry odpovídají vašemu zařízení.
