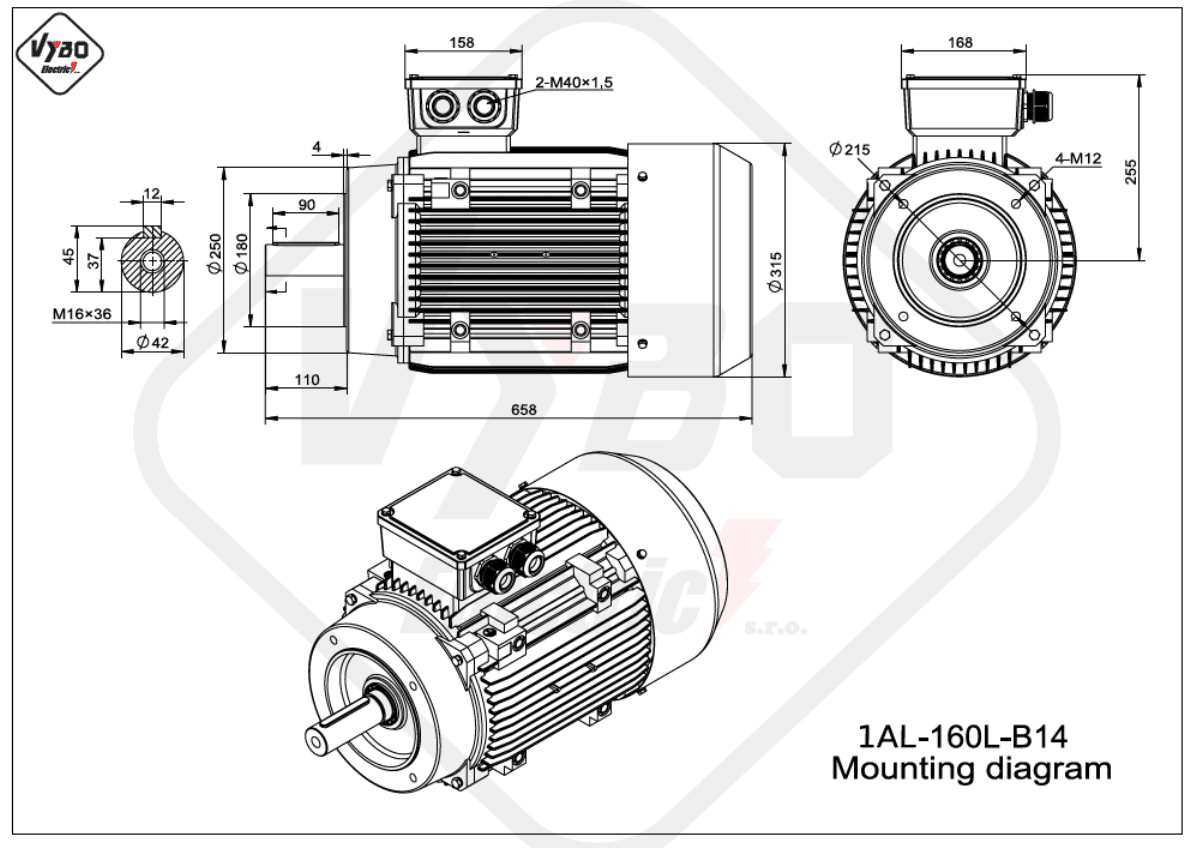

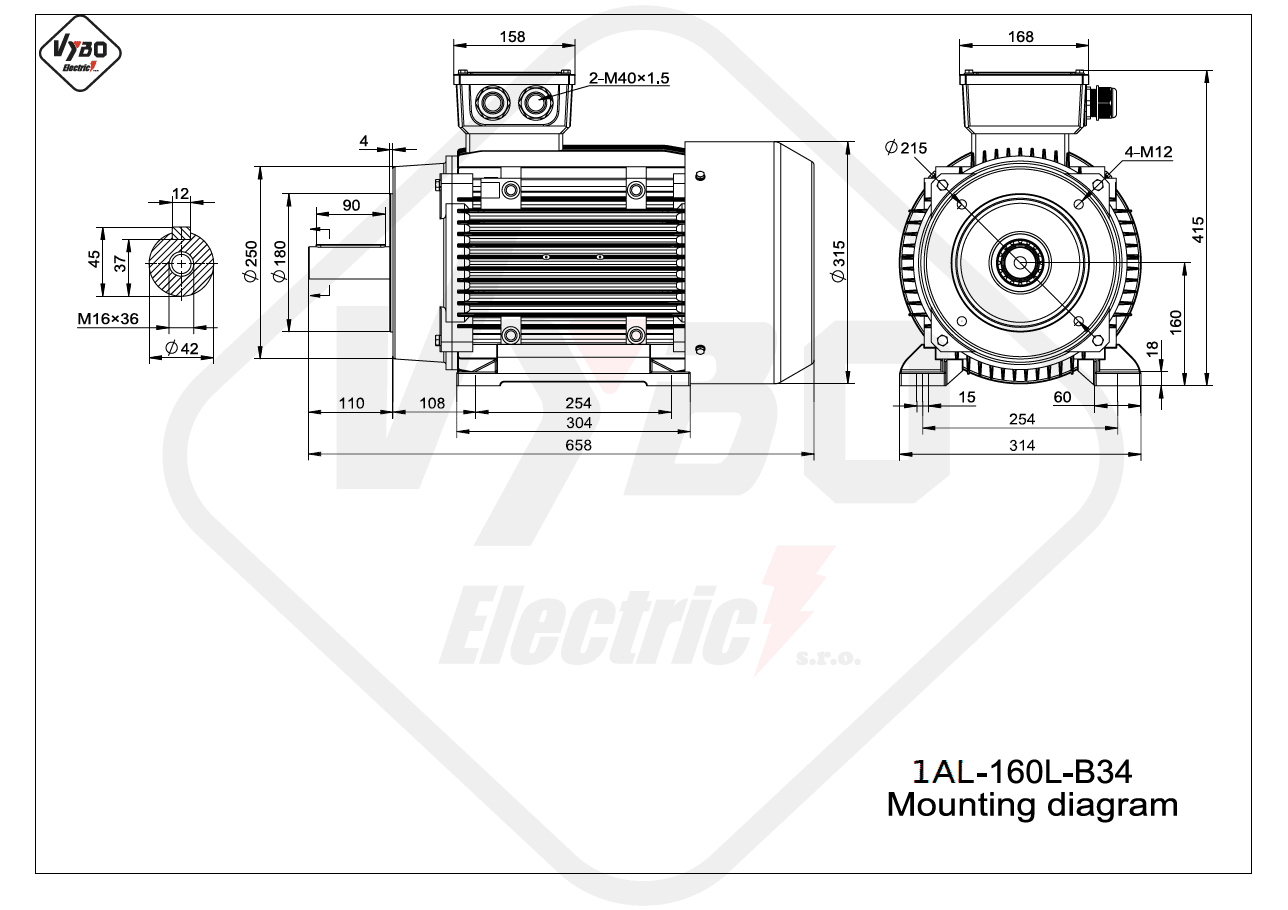

Pro třífázovou síť 3× 400 V (380 V): 1AL160L-6, 11 kW, šestipólový model s 970 ot./min. Krytí IP55, hliníkový rám, osa ve výšce 160 mm, hmotnost 122 kg. K dispozici je několik způsobů upevnění.
| Typ a osová velikost | 1AL160L-6 |
| Nominální výkon | 11 [kW] |
| Nominální proud | 22,99 A (400 V) |
| Otáčky při plné zátěži | 970 ot./min |
| Frekvence při konstantní zátěži | 50 [Hz] |
| Záběrový moment | 2,1 Mz/Mn |
| Poměrný moment zvratu | 2,0 Mz/Mn |
| Záběrový proud | 6,5 Iz/In |
| Účinost | 87,5 % |
| Účiník | 0,79 (cosφ) |
| Hladina hluku 1 m od motoru | 73 LwdB(A) |
| Hmotnost | 122 [kg] |
| Moment setrvačnosti | 0,0116 J[kgm2] |
| Osová výška | 160 mm |
| Stupeň krytí | IP 55 |
| Materiál konstrukce | hliník |
| Úprava do tropického prostředí | ne |
| Třída vibrace | A |
| Vyvážení rotoru | půl pera |
| Typ chlazení | IC 411 |
| Směr otáčení rotoru | vpravo / vlevo |
| Interval zatížení | S1, S2, S3, S4-S9 |
| Normativní třída | IEC / DIN /ISO /VDE /EN |
| Klasifikace | IEC 60034 -1 |
| Označení | CEI/EN | IEC |
| Točivé elektrické stroje | CEI EN 60034-1 | IEC 60034-1 |
| Svorkovnice a směr otáčení | CEI 2-8 | IEC 60034-8 |
| Způsoby chlazení | CEI EN 60034-6 | IEC 60034-6 |
| Rozměry a výstupy pro točivé elektrické stroje | EN 50347 | IEC 60072 |
| Stupně ochrany dané vlastní konstrukcí točivých elektrických strojů | CEI EN 60034-5 | IEC 60034-5 |
| Hlukové limity | CEI EN 60034-9 | IEC 60034-9 |
| Klasifikace typů konstrukce, montážních úprav a polohy svorkovnice | CEI EN 60034-7 | IEC 60034-7 |
| Standardní napětí podle IEC | CEI 8-8 | IEC 60038 |
| Mechanické vibrace určitých strojů s osovou výškou 56mm a výše – měření, vyhodnocování a meze závažnosti vibrací | CEI EN 60034-19 | IEC 60034-14 |
| Stupeň účinnosti | -0,15 (1-n) P =< 150 kW |
| Účiník | -(1-cosφ)/6 min 0,2 max 0,07) |
| Skluz | +20% P >= 1 kW +- 30% =< 1kW |
| Rozběhový proud | +20% |
| Rozběhový moment | -15% +25% |
| Max. otáčky | -10% |
| Parametr | Rozměry | ToleranceTolerancies | |
| Osová výška | H | od do BG 250uber BG 250 | 0,5 mm1 mm |
| Průměr konce hřídele | D – DA | Ø 11 – 28Ø 38 – 48>= Ø 55 | j6k6m6 |
| Klíč | F – FA | h9 | |
| Příruba | N | Ø < 250Ø >= 250 | j6h6 |
Výkon 11 kW, pomalé 970 ot./min, osová výška 160 mm a hmotnost 122 kg: 1AL160L-6 je určen pro náročnější stroje.
Na co se zaměřit: u tak těžkého kusu rozhoduje manipulace a pevnost uchycení. Dále ověřte, že rozvod má 3× 400 V (380 V) a zda je na místě vhodné jištění.

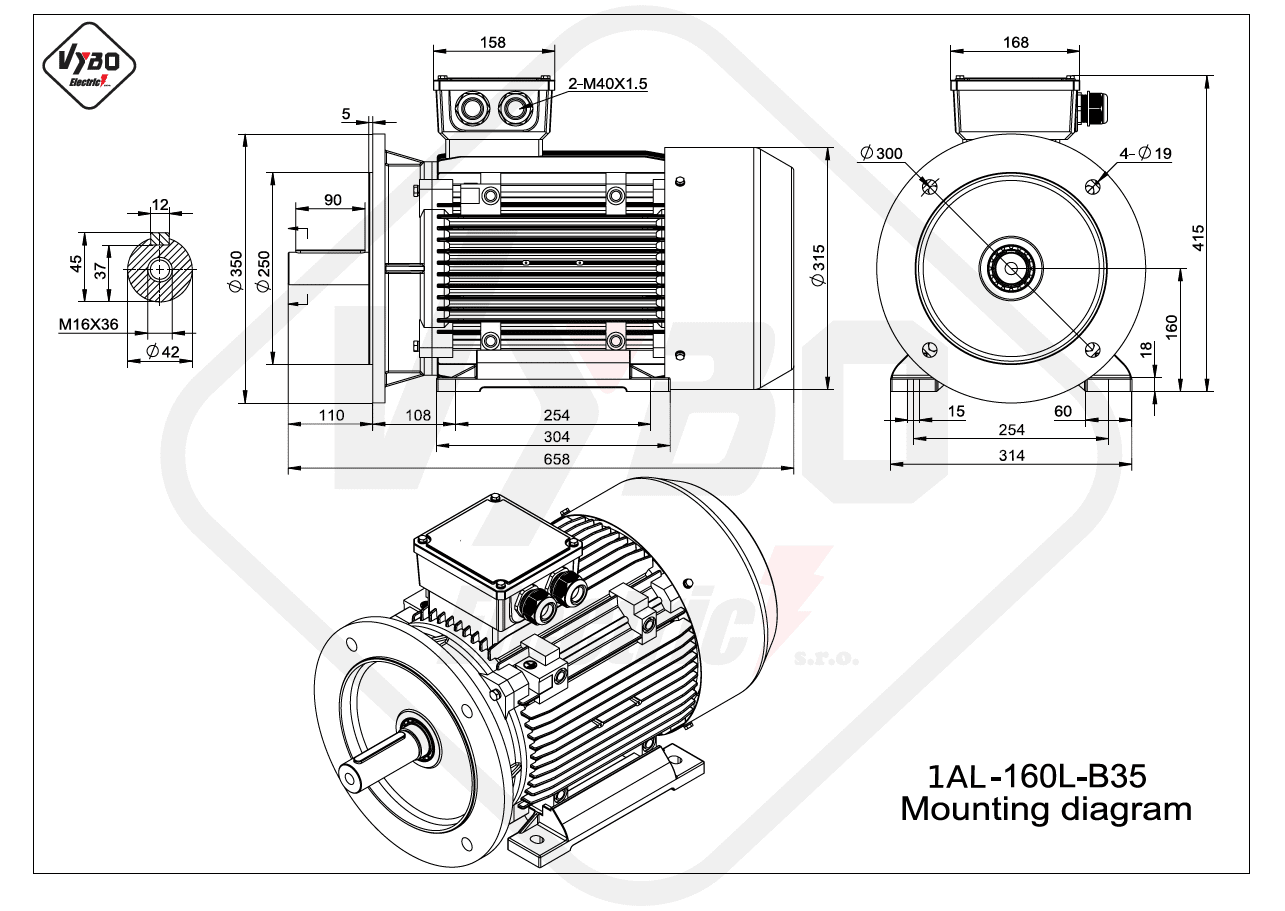

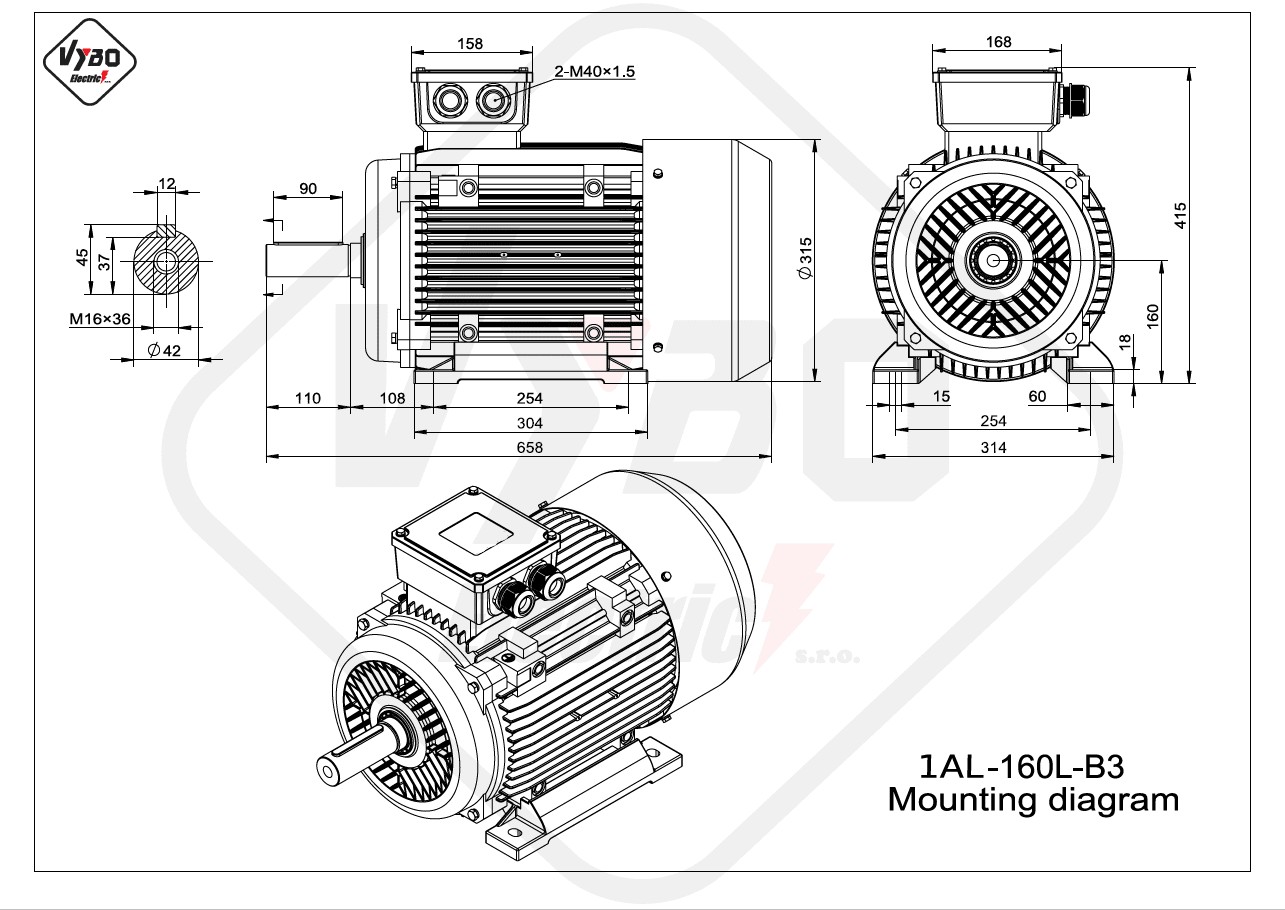

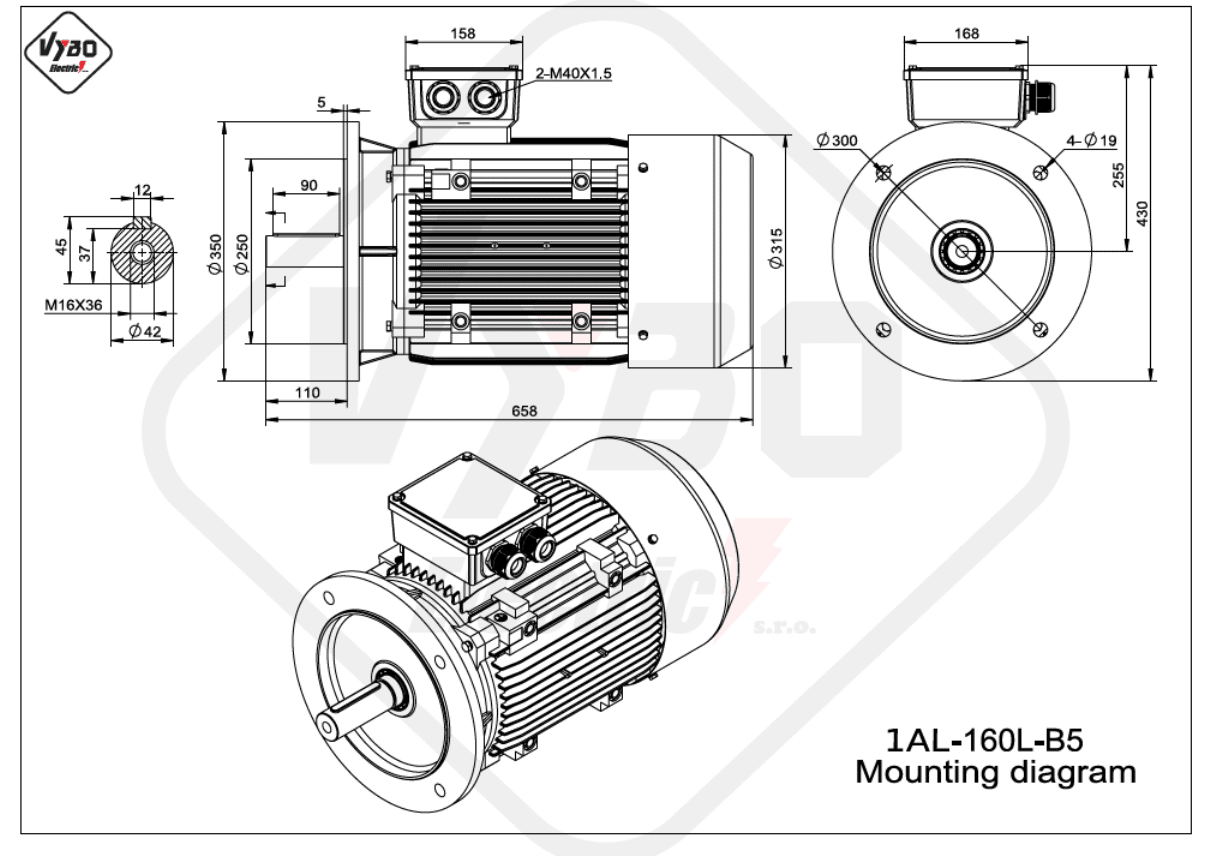

Údaje karty: hliník, IP55, provedení B3, B5 nebo B35. Otáčky pod zátěží jsou nižší než 1000, přesně je uvádí štítek.
Tento šestipólový kus 11 kW je těžší než čtyřpólový 1AL160M-4, hodí se tedy hlavně tomu, kdo chce pomalejší chod. Počítejte s tím, že skutečný chod určuje zátěž stroje. Neodvozujte rozměry jen z výkonu 11 kW. Prohlédnout si můžete také nabídku 11 kW , třífázové motory , přírubové motory B5, B14 a B35 . Zašlete poptávku s fotografií štítku a technik posoudí, jestli je motor správná volba.
