Aktuální kompletní manuál k 15kW softstartéru je dostupný na požádání.

Podrobnější specifikace softstartéru 15kW KINESOFT SSZ-015-3

Rozsah napětí napájení, frekvence (napájení ze sítě) 3 PH vstup / 3 PH výstup AC 230 – 415 V (+/-10%); 50/60 Hz)
3PH vstup / 3 PH výstup AC 300 – 690 V (+/-10%); 50/60 Hz
Způsob řízení Změnou úhlu spínání tyristorů
Vhodný pro řízení Asynchronních motorů
Povolen počet restartů Maximálně 20 krát / 1hod.
Startovací režim Napěťová rampa / Proudový limit / Tipování / Těžká zátěž
Indikace Provozní stav / Alarm / Režim startu / Jmenovitý proud
Digitální vstupy 5 vstupů
Analogový výstup Výstup 4-20 mA (impedance ≤ 400Ω)
Relé výstupy 2 programovatelné výstupy
Fyzické rozhraní RS 485
Protokol komunikačního portu MODBUS
Typové označení SSZ Softstartér má zabudovaný bypasový stykač
Typové označení SSN Softstartér nemá zabudovaný bypasový stykač
Maximální čas startu 120 sek.
Přetížitelnost při startu Max. 600 % In
Chladící režim Nucené chlazení vzduchem
EMC kompatibilita Vyhovuje IEC 61000-4-4; IEC 61000-4-12; IEC 61000-4-2; IEC 61000-4-3
Nadmořská výška Pod 1000 m.n.m.
Okolní teplota -25°C až +40°C (bez námrazy)
Vibrace Max. 0.5g; IEC 60068-2-6
Stupeň krytí IP00
Okolní vlhkost Max. 95% (bez kondenzace) IEC60068-2-3
Způsob montáže Na zeď nebo do rozvaděče s chlazením
Standardy EN/IEC 60947-4-2
Ztráty na řídících obvodech 30 W
Instalace v prostředí Uvnitř, vyhněte se přímému slunečnímu záření, soli, prachu, korozivnímu nebo hořlavému plynu, kouři, páře.
Odolnost proti chemickým znečištěním třída 3C3 EN/IEC 60721-3-3. Odolnost proti znečištění prachem 3S3EN/IEC 60721-3-3.
Značení CE

Typ softstartéru a jeho kontrola

Každý softstartér série SSZ je testován. Jen softstartér, který projde testem funkcí a běhu, může být dodán. Po dodání by měl uživatel zkontrolovat zařízení podle níže uvedených kroků. Pokud zjistíte nějaký problém, ihned informujte dodavatele.
◆ Zkontrolujte, zda výrobek není poškozen, např.: uvolněné vnitřní části, deformovaný nebo stlačený kryt, uvolněné dráty atd.
◆ Zkontrolujte typový štítek: Zkontrolujte katalogové číslo s výrobky v objednávce. Ujistěte se, že zařízení, které jste dostali, odpovídá objednanému produktu.
◆ Certifikát kvality a uživatelská příručka: každá dodávka softstartéru obsahuje certifikát kvality a návod k obsluze.

softštartéry KINESOFT - štítok

Princip činnosti softstartéru

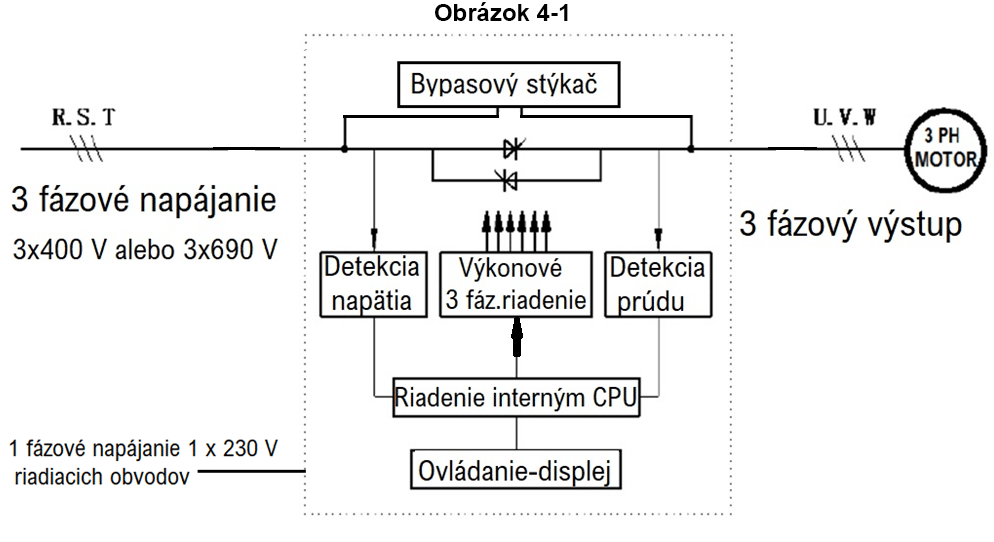

K statoru motoru jsou připojeny tři páry proti-paralelních tyristorů. Pomocí elektrického spínání tyristorů lze regulovat napětí motoru změnou úhlu spínání tyristorů. Úhel spínání tyristorů je řízen mikroprocesorem. Motor startuje měkčí a hladší. Po dosažení plného napětí na výstupu, softstartér vyšle bypassový signál. Tento signál lze použít k ovládání překlenovacího stykače pro napájení motoru. Viz obrázek 4-1.

princip činnosti softstarteru KINESOFT

LED softstartér Kinesoft série SSZ AC motoru je nový typ pokročilého startovacího zařízení mezinárodní úrovně. Toto zařízení je navrženo a vyrobeno na bázi mikroprocesorové a výkonové elektroniky a moderních teorií řízení. Toto zařízení může po spuštění asynchronního motoru účinně omezit startovací proud. Je široce používané v oblasti navíjecích strojů, čerpadel, dopravníků a kompresorů. Je to ideální produkt pro nahrazení tradičního startovacího zařízení jako je přepínání mezi zapojením hvězda/trojúhelník, snížení napětí atd.

Vlastnosti softstartéru 15kW

◆ Vícenásobná ochrana: pokud je použit jediný výrobek, nepřidává se ochranný obvod motoru, protože tento softstartér má několik ochranných funkcí (nadproud, přetížení, fázová porucha, přehřátí atd.). Obvody mohou být zjednodušeny a mohou být sníženy náklady.
◆ RS485: komunikace RS485 (komunikační protokol MODBUS).
◆ Skutečné nastavení výkonu: Pokud je výkon softstartéru vyšší než výkon aktuálního zatížení, softstartér se může přizpůsobit aktuálnímu zatížení úpravou aktuálního parametru. Takto budou parametry týkající se startu, chodu a ochrany správně nastavené.
◆ Režim startu: na základě charakteristik zatížení může být zvolen vhodný startovací režim. Takto může být dosažen nejlepší startovací efekt.
◆ Klávesnice: funkce klávesnice je jednoduchá. Uživatel může pomocí této klávesnice nastavovat a upravovat parametry (start, zastavení, spuštění, ochrana) podle různých podmínek zatížení.
◆ Výstup analogového signálu: 4 – 20 mA analogový výstupní signál.
◆ Technická výkonnost: využívají se výkonnější mikroprocesory a software, takže řídící obvod je zjednodušený. Vyšší rychlost může být dosažena bez nastavování parametrů obvodu.
◆ Spolehlivost: všechny elektronické součástky tohoto produktu jsou přísně vybírány. Kromě toho je hlavní řídící deska testována v prostředí s vysokou teplotou přes dvaasedmdesát hodin. Spolehlivost tohoto produktu je zaručena.
◆ Struktura: je použita modulární struktura a režim připojování. Softstartér se snadno používá a integruje do systému.

Funkce softstartéru 15kW

◆ Poskytuje několik druhů startovacího režimu, nastavení proudu a napětí v širokém rozmezí. Může být použit v mnoha podmínkách zatížení;
◆ Může být použit v režimu, ve kterém se motor často startuje a zastavuje.
◆ Snižuje startovací proud motoru; snižuje spotřebu elektrické energie; snižuje investiční náklady;
◆ Dokonalá a spolehlivá ochrana; účinná ochrana motoru a souvisejících zařízení;
◆ Snižuje počáteční napětí; prodlužuje životnost motoru a připojených zařízení;
◆ Plynulý a stabilní start a jemné zastavení. Zabraňuje vodním rázem;

Softstartér 15kW série SSZ – cena, ceník

Softstartér 15kW série SSZ distribuujeme ve velmi výhodných cenách. Ceník naší společnosti prochází pravidelnými úpravami tak, abychom vždy věděli naše produkty nabídnout zákazníkům co nejvýhodnější. Ceny je třeba si vyžádat emailem nebo telefonicky. Obratem vám je ochotně poskytneme. Všechny cenové nabídky jsou dělány individuálně vzhledem na specifické požadavky jednotlivých zákazníků.

Softstartéry prodej – rychlé doručení

Softstartéry prodáváme v online e-shopu. Vaše objednávky můžete zaslat emailem nebo nám jednoduše zatelefonovat. Veškeré bližší informace vám upřesníme a také vám představíme celý proces. Nákup v našem e-shopu se skutečně vyplatí. Dosvědčují to například tyto výhody:
– extra rychlé doručení po celé republice
– množství softstartérů skladem nonstop
– s výběrem vhodného softstartéru vám bezplatně poradíme
– ceny poštovného jsou velmi výhodné
– v nabídce máme mnoho jiných produktů jako jsou elektromotory, frekvenční měniče a jiné
– u každého produktu najdete detailní popis a také galerii

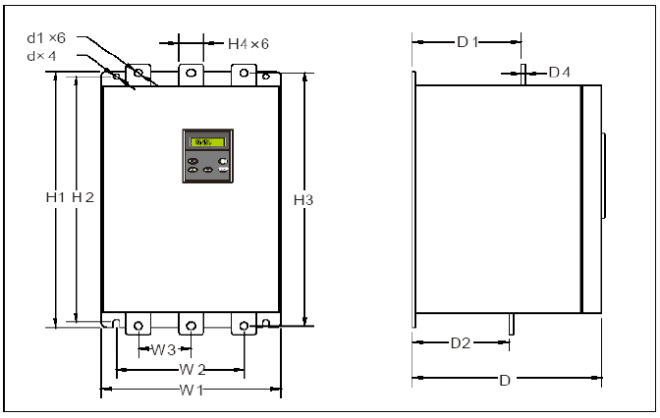

rozměrový výkres softstartéry kelheim cz

Rozměry – vnější – v mm Rozměry – montážní – v mm Rozměry – připojovací svorky – v mm Hmotnost – v kg
W1 H1 D W2 H2 D1 D2 d W3 W4 H3 D4 d1
205 295 235 180 270 138 70 φ7 63 25 289 3 φ9 10

Možnosti instalace softstartéru 15kW

Vhodná poloha a prostor pro softstartér

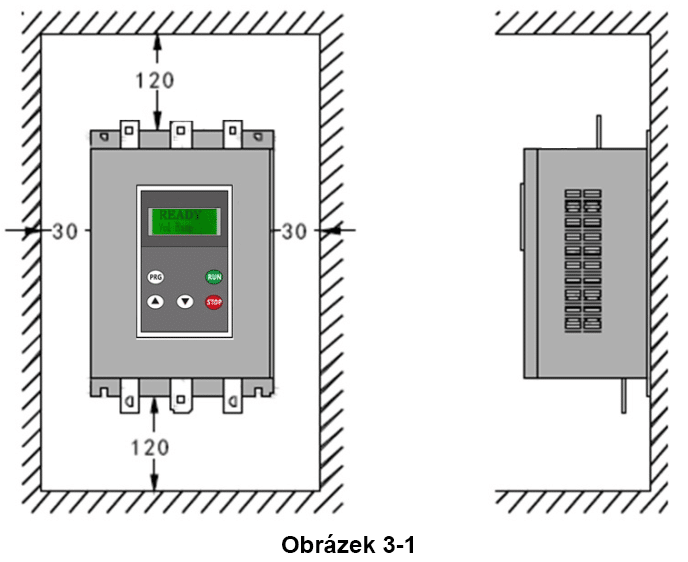

Výrobek musí být umístěn vertikálně. Měl by mít dostatek prostoru k odvádění tepla tak jak je to znázorněno na obrázku 3-1. Mezi zadními dveřmi produktu a stěnou by měla být určitá vzdálenost. Proto je údržba snadná.

instalace - softstartery KINESOFT

Instalace softstartéru v rozváděči

Pokud je výrobek instalován v rozvaděči, ujistěte se, že je v něm dobré větrání. Výrobky je možno instalovat vertikálně nebo horizontálně. Horizontální uspořádání ukazuje obrázek 3-2. Vertikální uspořádání ukazuje obrázek 3-3. Uživatel může zvolit kterékoliv z nich.
Poznámka: pokud je zvoleno vertikální uspořádání (zejména v režimu chlazení ventilátorem), mezi softstartéry se musí namontovat klapka, aby se zabránilo tomu, že horní softstartér je ovlivněn teplem generovaným spodním softstartérem.

instalace - rozváděč - softstartery KINESOFT

Použití softstartéru – vhodné prostředí

Okolní prostředí je důležité pro životnost zařízení. Proto prosím nainstalujte softstartér podle podmínek popsaných níže.

Provozní podmínky pro standardní výrobky
Chlazení: přirozené chlazení vzduchem nebo ventilátorem.
IP krytí: IP00.
Instalujte v uzavřeném prostoru s dobrým větráním.
Vibrace menší než 0,5 g.
Okolní prostředí: pokud je nadmořská výška nad 1000 m, uživatel by měl vybrat produkt s vyšším výkonem.
Teplota prostředí: -25°C až +40°C.
Napájení: z veřejné sítě.
Třífázové AC: 400V, 690V (-10%, + 15%), 50Hz.
(Poznámka: napájecí napětí by mělo odpovídat napětí použitého motoru, pokud uživatel požaduje jiné napětí, je nutné to uvést v objednávce).
Motor: Asynchronní motor a klece (speciální požadavky uveďte v objednávce).
Frekvence startu: maximálně dvacetkrát za hodinu pro standardní produkty (v objednávce uveďte pokud má motor startovat častěji).
Relativní vlhkost: ≤95% (20°C 士 5°C) nekondenzující, bez hořlavých, výbušných plynů, bez prachu.
Pro produkty série SSZ je instalován vnitřní překlenovací stykač.

Speciální podmínky
Pokud jsou potřeba nekonvenční výrobky za speciálních podmínek, uveďte je v objednávce.

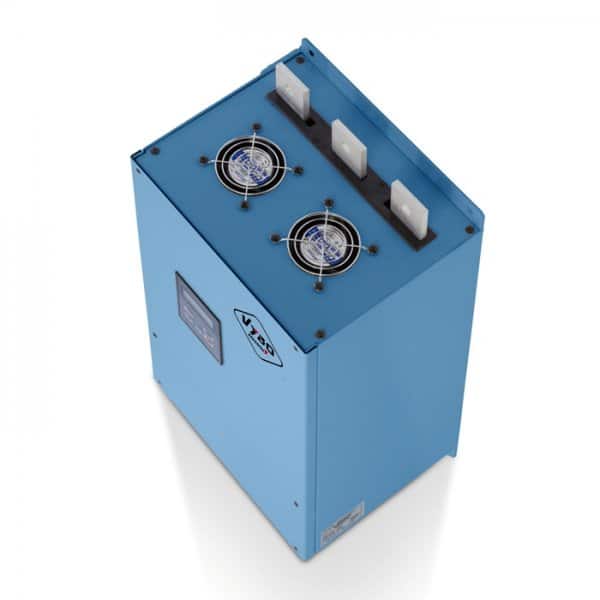

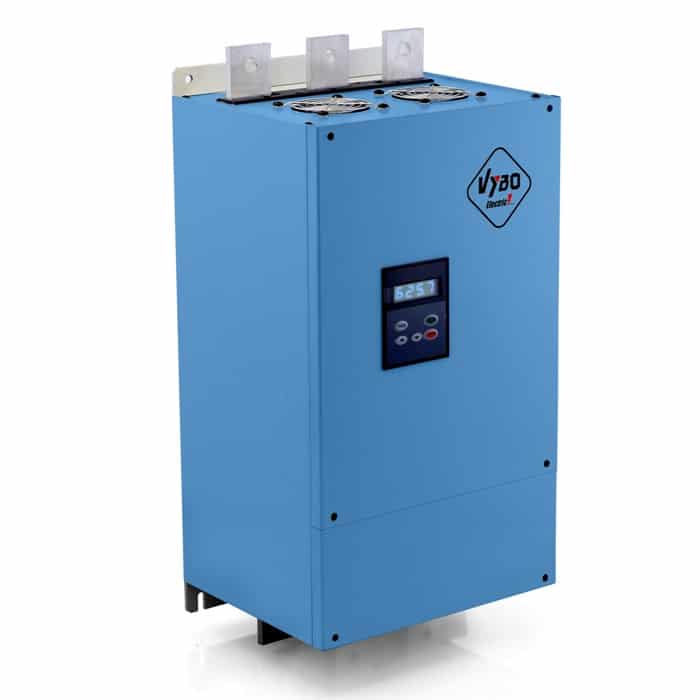

Softstartér 15KW SSZ-015-3
