0,25kW Třífázové elektromotory, 1000 ot. rady 1AL

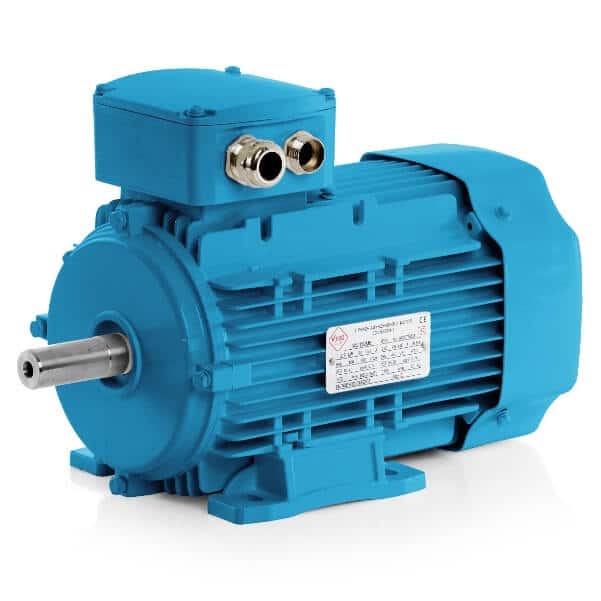

Třífázový elektromotor 1AL71M2-6 o výkonu 0,25kW je kvalitní elektromotor typové řady 1AL. Tato série elektromotorů se vyznačuje vyšší kvalitou, dobrou spolehlivostí a výhodnou cenou. Motor 1AL71M2-6 je vyroben z nejkvalitnějších materiálů a jeho výbava obsahuje řadu nadstandardních prvků. Jeho rám je z hliníku, kryt chlazení je ocelový, disponuje zesílenými ložisky, skříňka připojovacího terminálu je z kovu (běžně se využívá plastová), má vyztužené ložiskové štíty pevnostní ocelovou vložkou proti jejich vybití. Motory se také vyznačují svou vysokou kompatibilitou a lze je dodat v různých provedeních, a to například s patkami, malou přírubou, střední přírubou, velkou přírubou nebo jinak přizpůsobit na míru. Přejete-li si motor nakonfigurovat přesně podle vašich potřeb, neváhejte se nám ozvat, jsme vám k dispozici.

Kvalita a spolehlivost elektromotorů 1AL 380V-400 V

Spolehlivost a dlouhou trvanlivost elektromotorů série 1AL garantuje také moderní systém chlazení IC411 (syntetický dvoucestný axiální ventilátor). Efektivita tohoto chlazení je vysoká, je však třeba zajistit dostatečnou vzdálenost mezi víkem ventilátoru a nejbližším komponentem tak, aby nebyla nijak ovlivněna cirkulace vzduchu. Motory o velikosti rámu 63 mm a více je v případě potřeby možné vybavit nezávisle pracujícím externím ventilátorem. Takové zapojení je vhodné obzvláště pro případy, kdy elektromotor pracuje s frekvenčním měničem. Potom je motoru umožněno mít konstantní otáčky, nižší rotační rychlosti nebo vyšší rozjíždějící frekvenci. Tato situace se netýká motorů, které mají 2 hřídele.


1AL elektromotor od značky KELHEIM ČESKO

Třífázové elektromotory 1AL71M2-6 0,25KW mají standardní izolaci sestávající z materiálů třídy F. Dizajn motorů 1AL je navržen tak, aby setrvával pod maximálním teplotním limitem (80K) a vyhovoval přebytečné teplotě třídy B. Pro plánované použití elektromotoru v místech s vysokou v chemicky agresivnějším prostředí se doporučuje nejprve poradit se zákaznickým centrem. Na vyžádání lze motory dodat vybavené izolační třídou H.

Třífázové elektromotory 1AL a jejich ochrana

Elektromotory 1AL 0,25 kW jsou standardně vybaveny ochranným krytím IP55. Na vyžádání lze dodat motor i ve vyšší ochraně. V případě montáže do venkovního prostředí je nutné, aby byly motory chráněny před slunečním zářením. Motory namontované vertikálně (s hřídelí směřující dolů), je také třeba, aby motor obsahoval kryt, který jej bude chránit před vodou nebo jinými nepříznivými vlivy.


Kelheim.cz – Váš web pro dobrý nákup

Motory 1AL o výkonu 0,25kW mohou být vybaveny integrovanými tepelnými sondami, které ochraňují vinutí od nadměrné teploty v případech nedostatečné ventilace nebo přetížení. Motory, které používání operace frekvenčního měniče by měly mít stále dodatečnou ochranu. K dispozici jsou tyto možnosti ochrany:
Z-TO: Tři bimetálové sondy s odpovídající teplotou 150 °C ve vinutí.
Toto ochranné zařízení obsahuje zapouzdřený bimetálový pásek, který v případě přehřátí otevře kontakty obvodu. Pokud teplota opět klesne, kontakty se zavřou. Tyto tři bimetálové pásky s běžně zavřenými kontakty jsou obvykle zapojeny do série pro pomocnou svorkovnici.
Z-DK: Tři PTC-termistory s odpovídající teplotou 150 °C.
Standardně se používají při velikostech rámu 160-355. Tyto termistory obsahují polovodič, který ukazuje velikostní změny v odporu jen před přehřátím. Běžně se používají termistory s kladným teplotním koeficientem. Výhoda těchto senzorů je, že dokážou zjistit malé teplotní rozdíly ve velmi spolehlivém čase a nevykazují žádné známky použití. Na rozdíl od bimetálových teplotních sond, termistory nemohou přímo přepnout relé obvodu, takže musí být nainstalována speciální vypínací jednotka. Tři PTC-termistory jsou zapojeny do série pro pomocnou svorkovnici.



Elektromotor 1AL71M2-6 – Rozměrové výkresy

rozměrový výkres elektromotor 1AL-71-B3

rozměrový výkres elektromotor 1AL-71-B5

rozměrový výkres elektromotor 1AL-71-B14

rozměrový výkres elektromotor 1AL-71-B14B

rozměrový výkres elektromotor 1AL-71-B34

rozměrový výkres elektromotor 1AL-71-B35

Výkonové parametry

Typ a osová velikost 1AL71M2-6
Nominální výkon 0,25 [kW]
Nominální proud [A] 0,95 (380V)
Nominální proud [A] 0,9 (400V)
Nominální proud [A] 0,86 (415V)
Otáčky pri plné zátěži 870
Frekvence při konstantní zátěži 50 [Hz]
Záběrový moment 2 Mz/Mn
Poměrný moment zvratu 1,9 Mz/Mn
Záběrový proud 4 Iz/In

Mechanické parametry

Účinost 59 %
Účiník 0,68 (cosφ)
Hladina hluku ve výšce 1m 52 LwdB(A)
Hmotnost 6,3 [kg]
Moment setrvačnosti 0,0014 J[kgm2]

Všeobecné informace

Osová výška 71
Stupeň krytí IP 55
Materiál konstrukce hliník
Úprava do tropického prostředí ne
Třída vibrace A
Vyvážení rotoru půl pera
Typ chlazení IC 411
Směr otáčení rotoru vpravo / vlevo
Interval zatížení S1, S2, S3, S4-S9
Normativní třída IEC / DIN /ISO /VDE /EN
Klasifikace IEC 60034 -1
Záruka 24 měsíců



Označení CEI/EN IEC
Točivé elektrické stroje CEI EN 60034-1 IEC 60034-1
Svorkovnice a směr otáčení CEI 2-8 IEC 60034-8
Způsoby chlazení CEI EN 60034-6 IEC 60034-6
Rozměry a výstupy pro točivé elektrické stroje EN 50347 IEC 60072
Stupně ochrany dané vlastní konstrukcí točivých elektrických strojů CEI EN 60034-5 IEC 60034-5
Hlukové limity CEI EN 60034-9 IEC 60034-9
Klasifikace typů konstrukce, montážních úprav a polohy svorkovnice CEI EN 60034-7 IEC 60034-7
Standardní napětí podle IEC CEI 8-8 IEC 60038
Mechanické vibrace určitých strojů s osovou výškou 56mm a výše – měření, vyhodnocování a meze závažnosti vibrací CEI EN 60034-19 IEC 60034-14



Tolerance

Stupeň účinnosti -0,15 (1-n) P =< 150 kW
Účiník -(1-cosφ)/6 min 0,2 max 0,07)
Skluz +20% P >= 1 kW +- 30% =< 1kW
Rozběhový proud +20%
Rozběhový moment -15% +25%
Max. otáčky -10%

Geometrické a mechanické tolerance

Parametr Rozměry ToleranceTolerancies
Osová výška H od do BG 250uber BG 250 0,5 mm1 mm
Průměr konce hřídele D – DA Ø 11 – 28Ø 38 – 48>= Ø 55 j6k6m6
Klíč F – FA h9
Příruba N Ø < 250Ø >= 250 j6h6
Hmotnost 6.3 kg
Provedení

Patkový B3, Přírubový B5, Patkovo-přírubový B35, S menší přírubou IMB14, Střední příruba B14B, Patkopřírubový s menší přírubou IMB34
