Speciální
Fotografie jsou ilustrační. Barva a provedení dodaného kusu se mohou lišit podle aktuálních zásob.

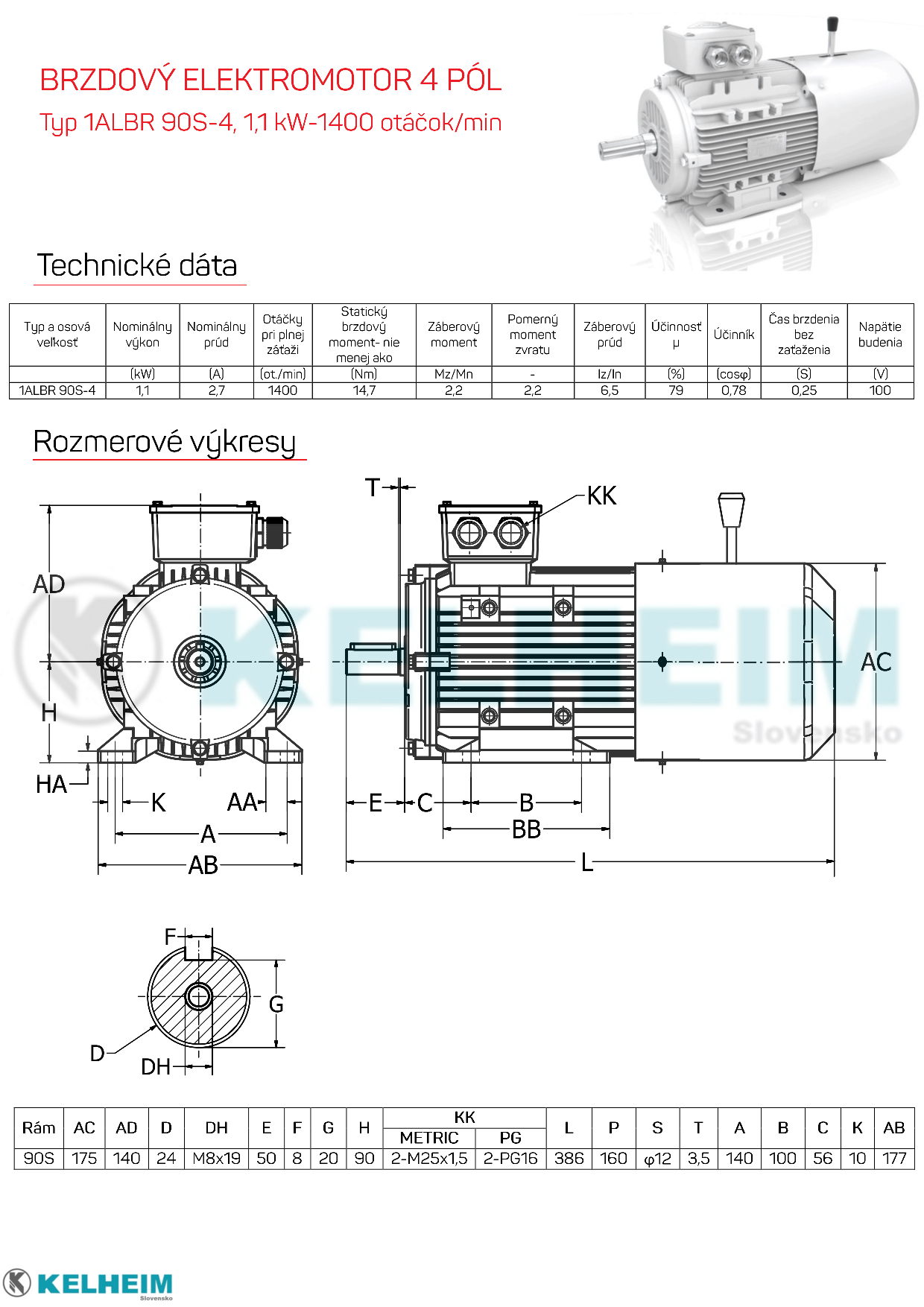

S brzdou a 1,1 kW: 1ALBR 90S-4, motor pro 3× 400 V (380 V). Otáčky 1500 ot./min, 4 póly, osová výška 90 mm; provedení patkové i přírubové podle karty. Osovou výšku 90 mm a provedení ověřte podle štítku.
| Výkon | 1,1 kW |
|---|---|
| Napájení | 3× 400 V (380 V) |
| Brzda | ano |
| Otáčky | 1400 ot./min (4 póly) |
| Osová výška | 90 mm |
| Montáž | B14 (malá příruba), B14B (střední příruba), B3 (patkový), B34 (patky + malá příruba), B34B (patky + střední příruba), B35 (patky + příruba), B5 (velká příruba) |
| Hmotnost | 12 kg |
Motor 1ALBR 90S-4 s výkonem 1,1 kW kombinuje čtyřpólové vinutí a brzdu pro válečkové tratě. Synchronní otáčky jsou 1500 ot./min, při zátěži o něco nižší (viz štítek).
Na co se zaměřit: ověřte souosost motoru s poháněným strojem a dosedací plochu příruby, dále jmenovitý proud ze štítku pro dimenzování jističe a přívodu; hmotnost a setrvačnost poháněné části, kterou má brzda zastavit; a také ochranu před nechtěným spuštěním při údržbě. Brzda zajišťuje zastavení hřídele po odpojení motoru od sítě.
V kartě najdete výkon 1,1 kW, brzdu, osovou výšku 90 mm a 1500 ot./min při 4 pólech, to vše pro 3× 400 V (380 V).
Počítat s ním můžete u pohonů pro válečkové tratě. Upevnění vyberte z B3, B5, B14, B14B a z patkovo-přírubových B35, B34, B34B. Z příbuzných kategorií stojí za pohled elektromotory s brzdou, přírubové motory a patkové motory. Máte-li dotaz k brzdě nebo uchycení, napište poptávku a technik odpoví.
