Fotografie jsou ilustrační. Barva a provedení dodaného kusu se mohou lišit podle aktuálních zásob.
Třífázový čtyřpólový motor MS90S-4: 1,1 kW při 1390 ot./min, hliníková kostra s výškou osy 90 mm, krytí IP55, napájení 3× 400 V (380 V), hmotnost 12 kg. Provedení patkové i přírubové.
| Typ a osová velikost | MS90S-4 |
| Nominální výkon | 1,1 [kW] |
| Nominální proud | 2,7 A (400 V) |
| Otáčky při plné zátěži | 1390 ot./min |
| Frekvence při konstantní zátěži | 50 [Hz] |
| Záběrový moment | 2,3 Mz/Mn |
| Poměrný moment zvratu | 2,3 Mz/Mn |
| Záběrový proud | 6,0 Iz/In |
| Účiník | 0,77 (cosφ) |
| Hladina hluku 1 m od motoru | 61 LwdB(A) |
| Hmotnost | 12 [kg] |
| Moment setrvačnosti | 0,0023 J[kgm2] |
| Osová výška | 90 mm |
| Stupeň krytí | IP 55 |
| Materiál konstrukce | hliník |
| Úprava do tropického prostředí | ne |
| Třída vibrace | A |
| Vyvážení rotoru | půl pera |
| Typ chlazení | IC 411 |
| Směr otáčení rotoru | v pravo / v levo |
| Interval zatížení | S1 |
| Normativní třída | IEC / DIN /ISO /VDE /EN |
| Klasifikace | IEC 60034 -1 |
| Vnější nátěr | RAL 7030 |
Starý čtyřpólový motor dosloužil a potřebujete 1,1 kW? MS90S-4 nabízí 1390 ot./min při osové výšce 90 mm.
Nejprve ověřte osovou výšku 90 mm a rozteč patek, potom otáčky na štítku. Pokud štítek starého motoru ukazuje 1,1 kW a čtyři póly, jde o stejnou třídu.

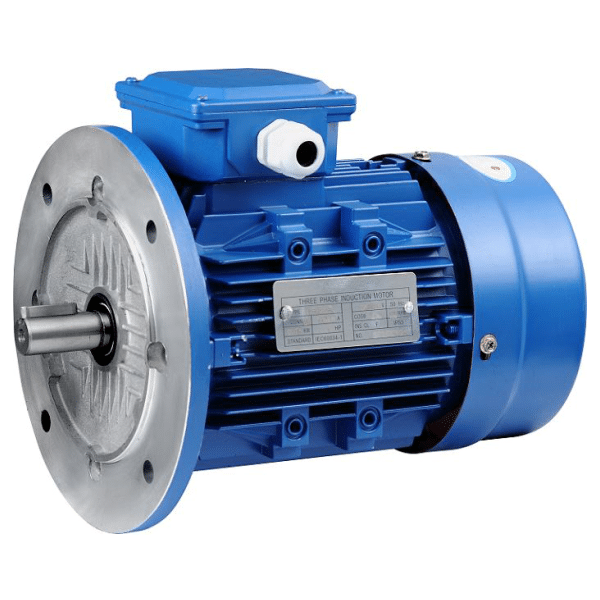

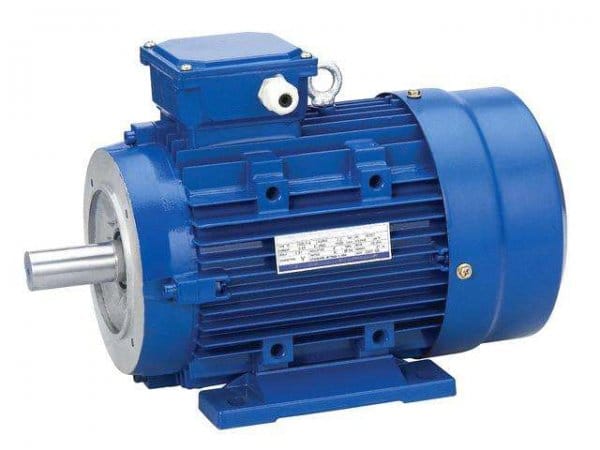

Údaje z karty: hmotnost 12 kg, hliníková kostra, IP55, napájení 3× 400 V (380 V), provedení patkové B3, přírubové B5 a B35.
Stejný výkon 1,1 kW má i šestipólový MS90L-6 se 14 kg; čtyřpólový MS90S-4 je o dva kilogramy lehčí. Neodvozujte rozměry jen z výkonu 1,1 kW. Pomůže i fotografie štítku. Údaje ze štítku mají přednost před katalogovým označením MS90S-4. Vedle tohoto kusu stojí za pohled celý výběr třífázových motorů, motory s patkami i přírubové elektromotory. Přiložte do poptávky údaje ze štítku původního motoru a technik ověří vhodnost.
