Datový list

Výkonové parametry

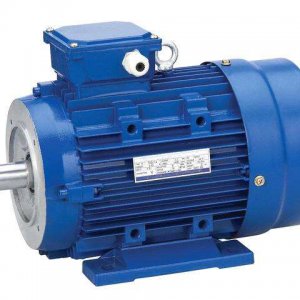

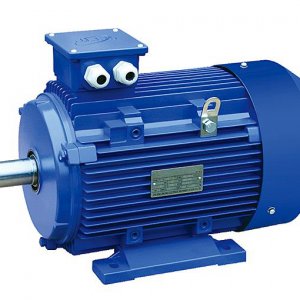

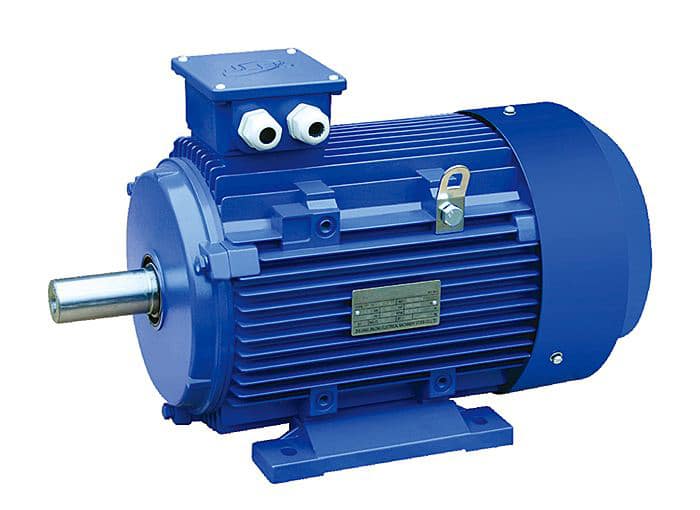

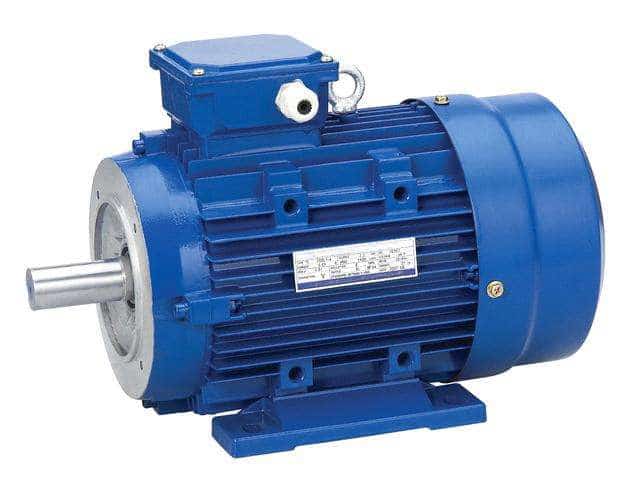

Typ a osová velikost MS90L-6
Nominální výkon 1,1 [kW]
Nominální proud 3,18(380V), 3,02(400V), 2,9(415V)
Otáčky pri plné zátěži 905
Frekvence při konstantní zátěži 50 [Hz]
Záběrový moment 2,1 Mz/Mn
Poměrný moment zvratu 2,0 Mz/Mn
Záběrový proud 5,5 Iz/In

Mechanické parametry

Účiník 0,73 (cosφ)
Hladina hluku ve výšce 1m 57 LwdB(A)
Hmotnost 14 [kg]
Moment setrvačnosti 0,0035 J[kgm2]

Všeobecné informace

Osová výška 90
Stupeň krytí IP 55
Materiál konstrukce hliník
Úprava do tropického prostředí ne
Třída vibrace A
Vyvážení rotoru půl pera
Typ chlazení IC 411
Směr otáčení rotoru v pravo / v levo
Interval zatížení S1
Normativní třída IEC / DIN /ISO /VDE /EN
Klasifikace IEC 60034 -1
Vnější nátěr RAL 7030
Záruka 24 měsíců

Rozměrové výkresy

Elektromotor MS90L-6 – Rozměrové výkresy

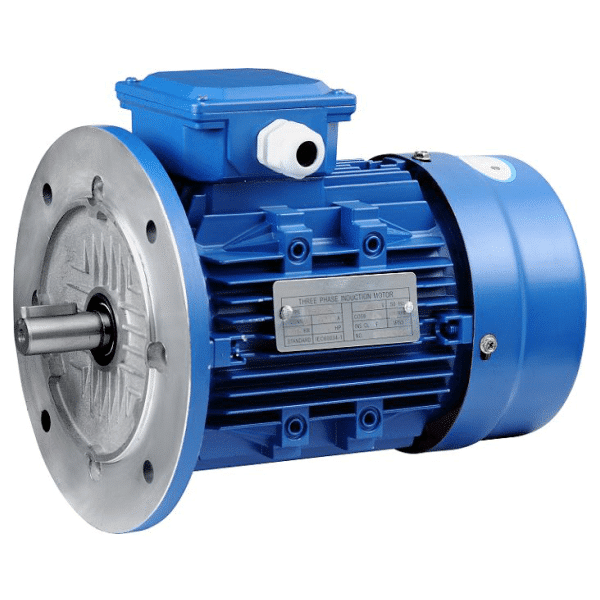

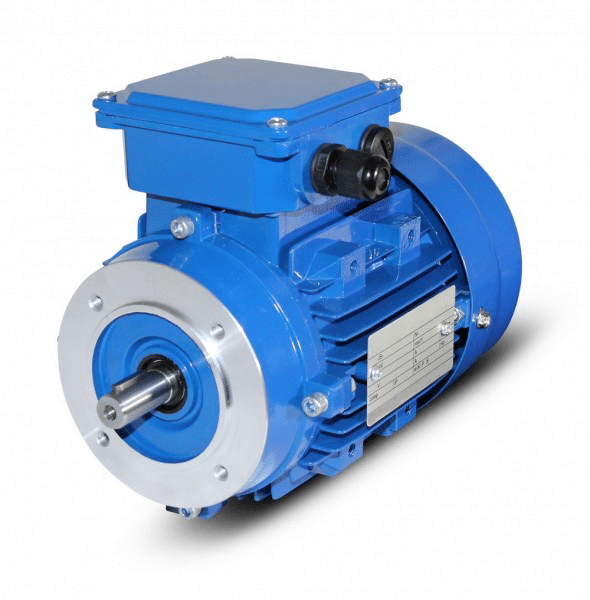

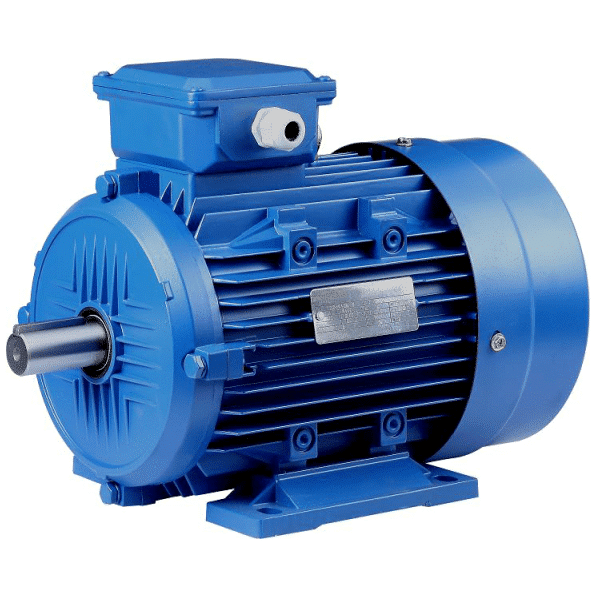

rozměrový výkres MS90B3 rozměrový výkres MS90B5 rozměrový výkres MS90B14 rozměrový výkres MS90B35
