Třífázový elektromotor 0,75 kW 400 V (380 V), 1000 ot./min – 1AL90S-6 Sleva 37 %

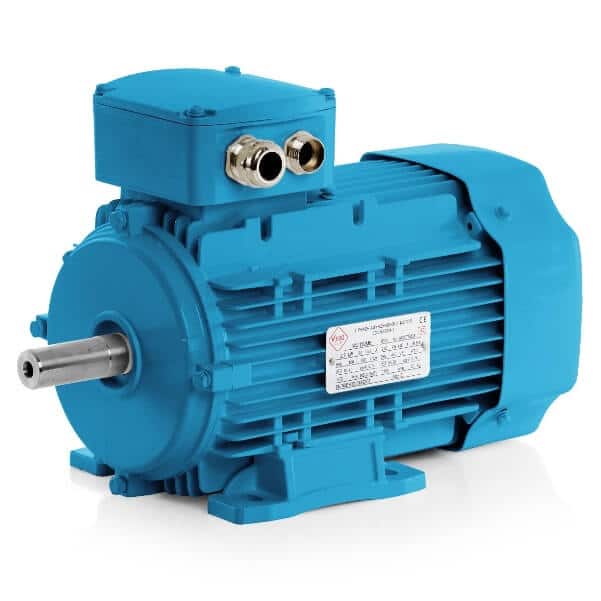

Fotografie jsou ilustrační. Barva a provedení dodaného kusu se mohou lišit podle aktuálních zásob.

Třífázový elektromotor 0,75 kW 400 V (380 V), 1000 ot./min – 1AL90S-6

0,75 kW1000 ot./min3× 400 V (380 V)IP55osová výška 90 mmhliník13 kgZnačka VYBO Electric
4 452 Kč5 387 Kč−37 %Ušetříte 1 666 KčUšetříte 2 016 Kč
od 2 786 Kč bez DPH3 371,06 Kč s DPHod 3 371,06 Kč s DPH2 786 Kč bez DPH
SklademZboží odesíláme co nejdříve. Doprava DPD 153 Kč bez DPH, dobírka a balné zdarma.

Mezisoučet:

Spolu za doplňky:

+

Spolu:

od 2 786 Kčod 3 371,06 Kčbez DPHs DPH

Technické parametry

Pohon 0,75 kW pro síť 3× 400 V (380 V), model 1AL90S-6. Počet pólů: 6, otáčky 905 ot./min, osová výška 90 mm, krytí IP55 a hliníkový plášť, hmotnost 13 kg.

Typ a osová velikost 1AL90S-6
Nominální výkon 0,75 [kW]
Nominální proud 2,18 A (400 V)
Otáčky při plné zátěži 905 ot./min
Frekvence při konstantní zátěži 50 [Hz]
Záběrový moment 2,1 Mz/Mn
Poměrný moment zvratu 2 Mz/Mn
Záběrový proud 5,3 Iz/In
Účinost 69 %
Účiník 0,72 (cosφ)
Hladina hluku 1 m od motoru 57 LwdB(A)
Hmotnost 13 [kg]
Moment setrvačnosti 0,0029 J[kgm2]
Osová výška 90 mm
Stupeň krytí IP 55
Materiál konstrukce hliník
Úprava do tropického prostředí ne
Třída vibrace A
Vyvážení rotoru půl pera
Typ chlazení IC 411
Směr otáčení rotoru vpravo / vlevo
Interval zatížení S1, S2, S3, S4-S9
Normativní třída IEC / DIN /ISO /VDE /EN
Klasifikace IEC 60034 -1
Označení CEI/EN IEC
Točivé elektrické stroje CEI EN 60034-1 IEC 60034-1
Svorkovnice a směr otáčení CEI 2-8 IEC 60034-8
Způsoby chlazení CEI EN 60034-6 IEC 60034-6
Rozměry a výstupy pro točivé elektrické stroje EN 50347 IEC 60072
Stupně ochrany dané vlastní konstrukcí točivých elektrických strojů CEI EN 60034-5 IEC 60034-5
Hlukové limity CEI EN 60034-9 IEC 60034-9
Klasifikace typů konstrukce, montážních úprav a polohy svorkovnice CEI EN 60034-7 IEC 60034-7
Standardní napětí podle IEC CEI 8-8 IEC 60038
Mechanické vibrace určitých strojů s osovou výškou 56mm a výše – měření, vyhodnocování a meze závažnosti vibrací CEI EN 60034-19 IEC 60034-14
Stupeň účinnosti -0,15 (1-n) P =< 150 kW
Účiník -(1-cosφ)/6 min 0,2 max 0,07)
Skluz +20% P >= 1 kW +- 30% =< 1kW
Rozběhový proud +20%
Rozběhový moment -15% +25%
Max. otáčky -10%
Parametr Rozměry ToleranceTolerancies
Osová výška H od do BG 250uber BG 250 0,5 mm1 mm
Průměr konce hřídele D – DA Ø 11 – 28Ø 38 – 48>= Ø 55 j6k6m6
Klíč F – FA h9
Příruba N Ø < 250Ø >= 250 j6h6

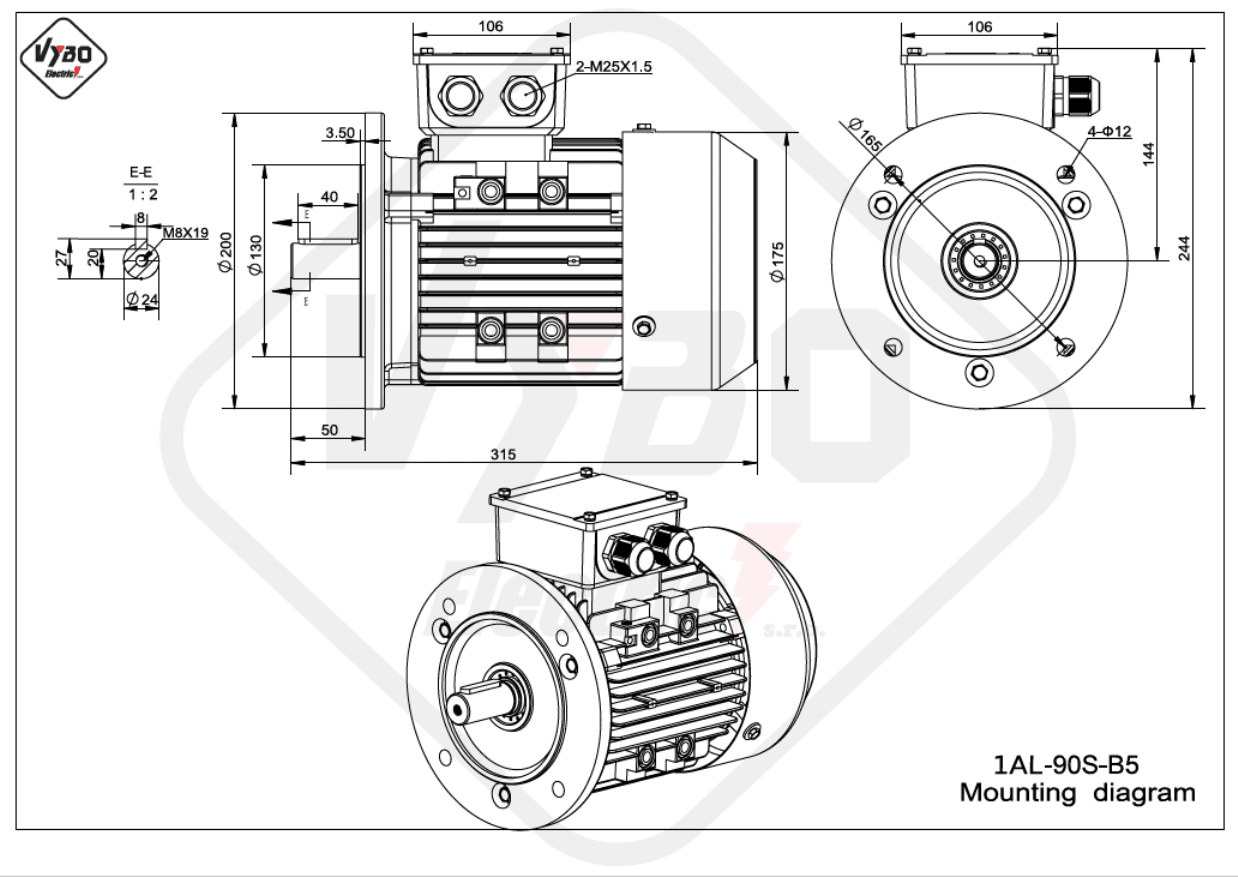

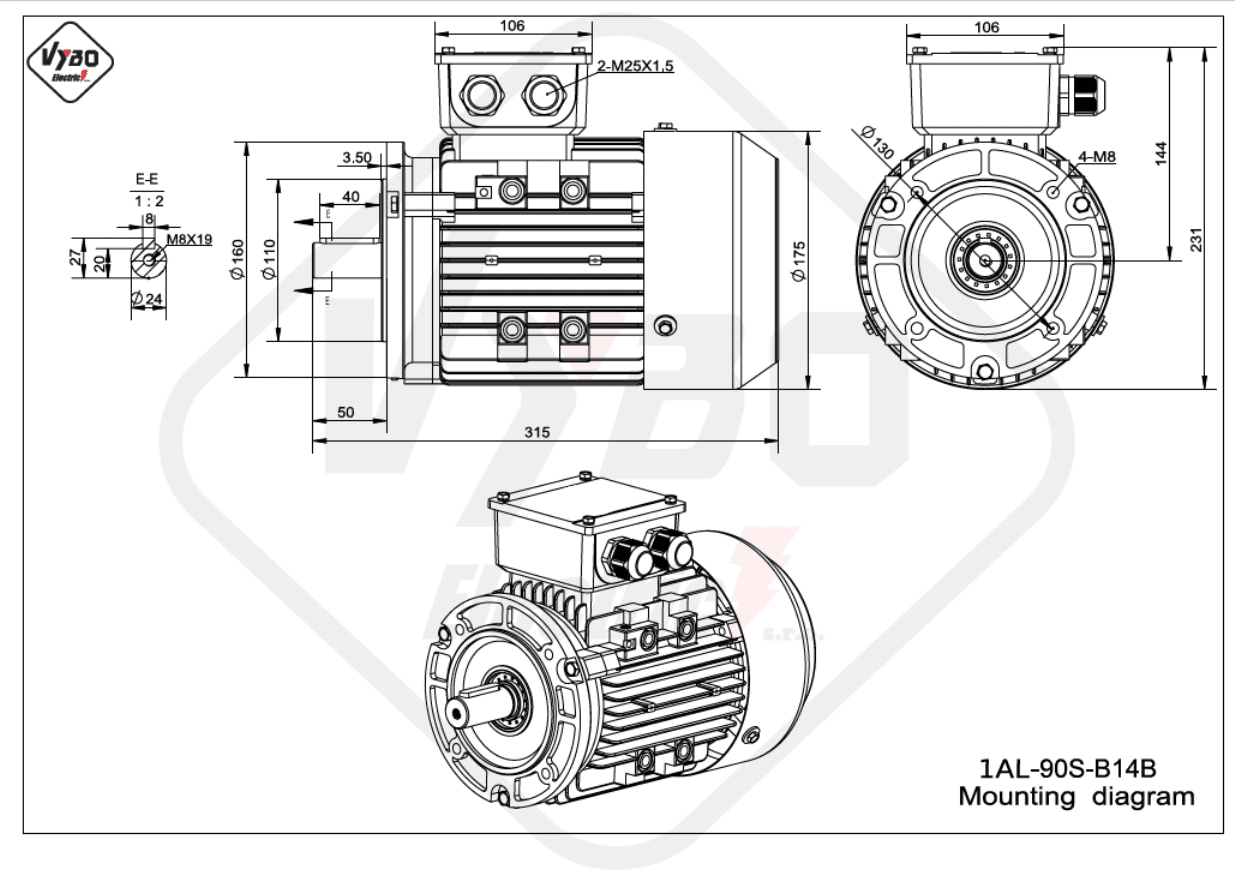

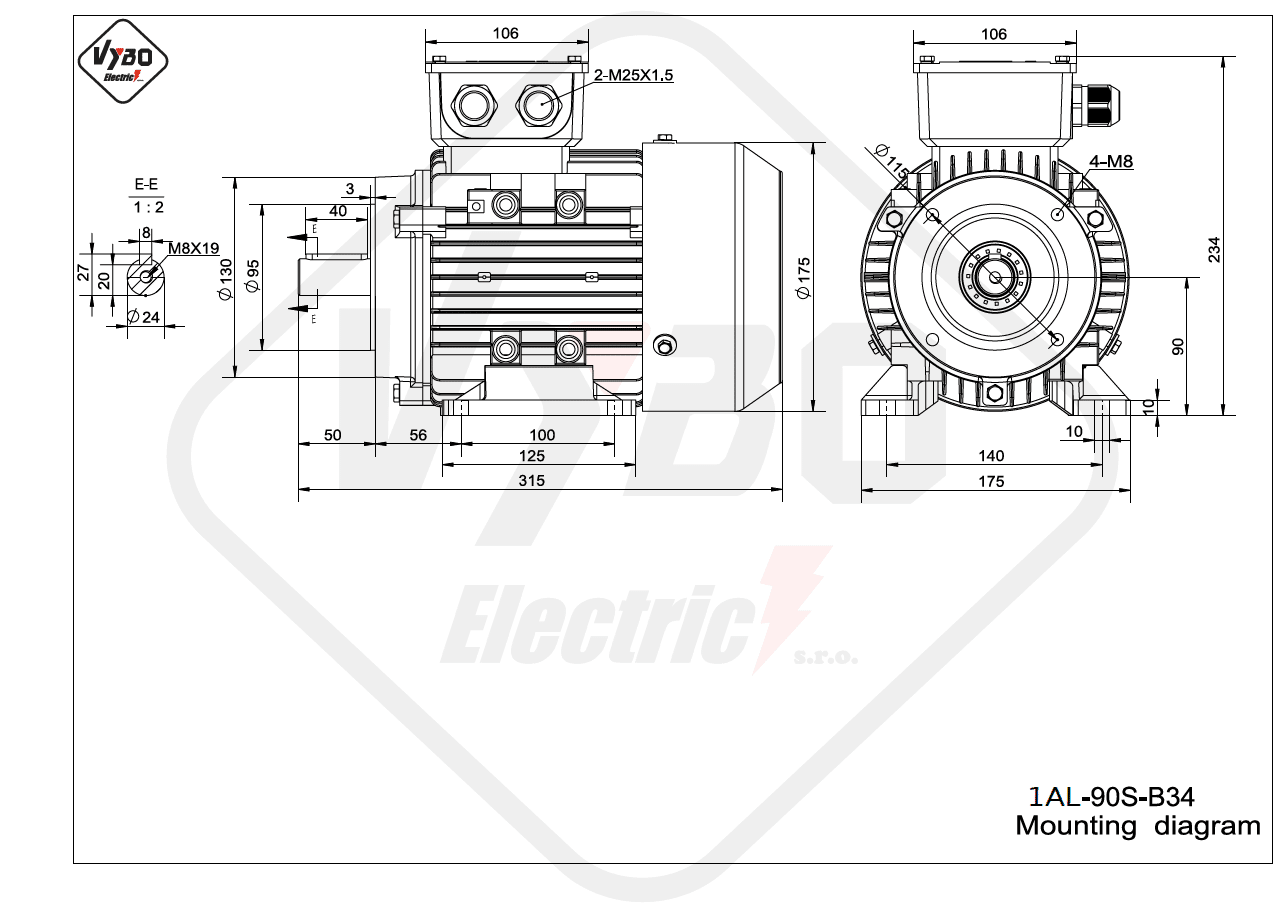

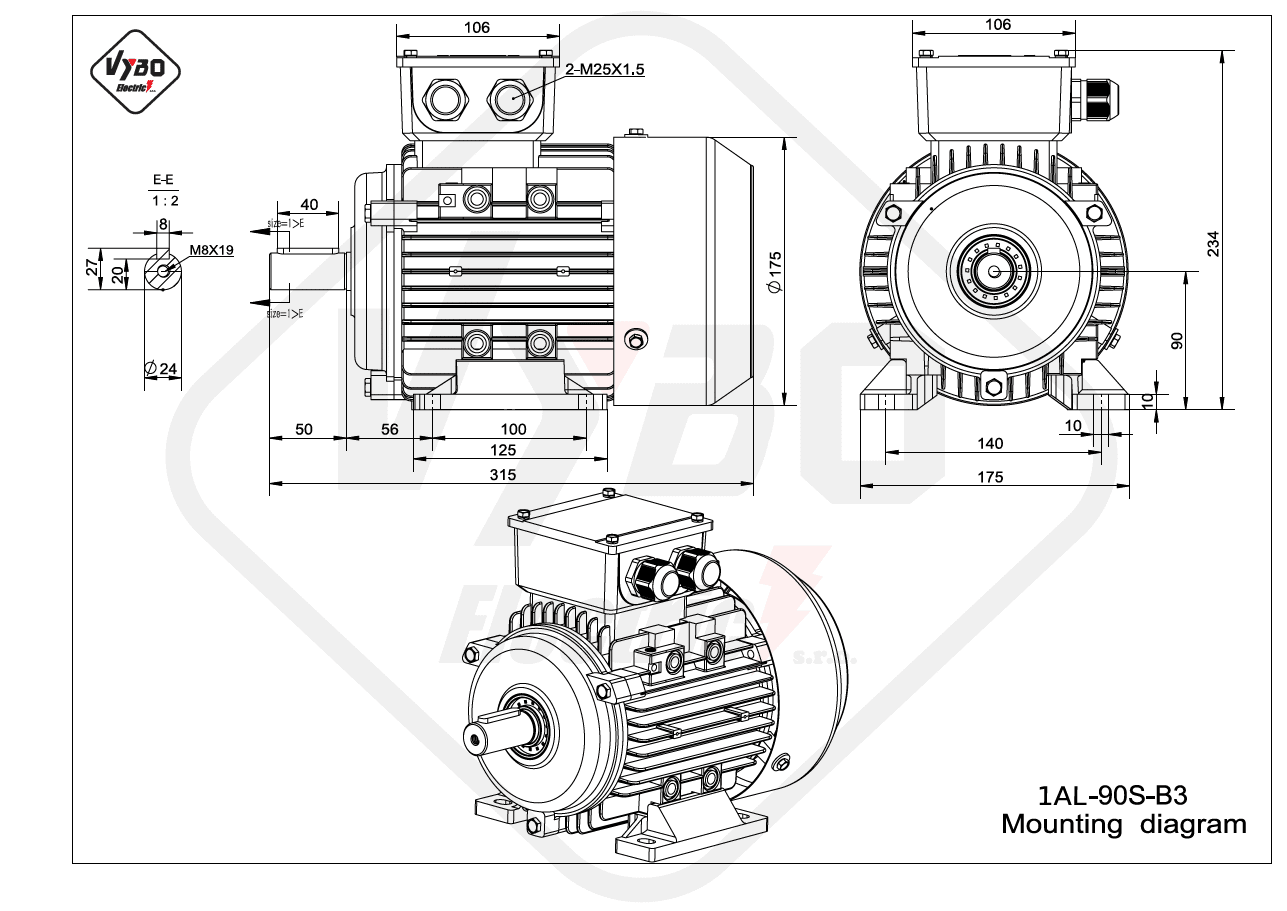

Rozměrový výkres

Rozměrový výkres Třífázový elektromotor 0,75 kW 400 V (380 V), 1000 ot./min – 1AL90S-6

Popis

Oproti slabšímu motoru stejné řady dostává 1AL90S-6 vyšší výkon 0,75 kW a větší osovou výšku 90 mm. Otáčky 905 ot./min (6 pólů) zůstávají pomalejší než u čtyřpólové varianty.

  • napájení 3× 400 V (380 V), krytí IP55
  • hliníková kostra, hmotnost 13 kg
  • provedení B3, B5, B35 a menší příruby

Nižší výkon a nižší osová výška by se zde nedaly zaměnit bez úpravy upevnění, proto patky vždy přeměřte. Při plné zátěži se motor točí 905 ot./min.

Šestipólový kus tohoto výkonu potřebuje osovou výšku 90 mm, kdežto čtyřpólová varianta vystačí s nižším rámem. Počet pólů proto neměňte bez kontroly rozměrů. Pro jistotu porovnejte rozměry s původním pohonem. Hodnoty v katalogu jsou orientační, rozhoduje štítek konkrétního kusu. Před nasazením porovnejte osovou výšku 90 mm s původním motorem. Zbylé údaje najdete v kartě výše. Pokud porovnáváte, podívejte se i na další třífázové elektromotory, přírubové elektromotory nebo kusy na patkách. Přiložte do poptávky údaje ze štítku původního motoru a technik ověří vhodnost.
