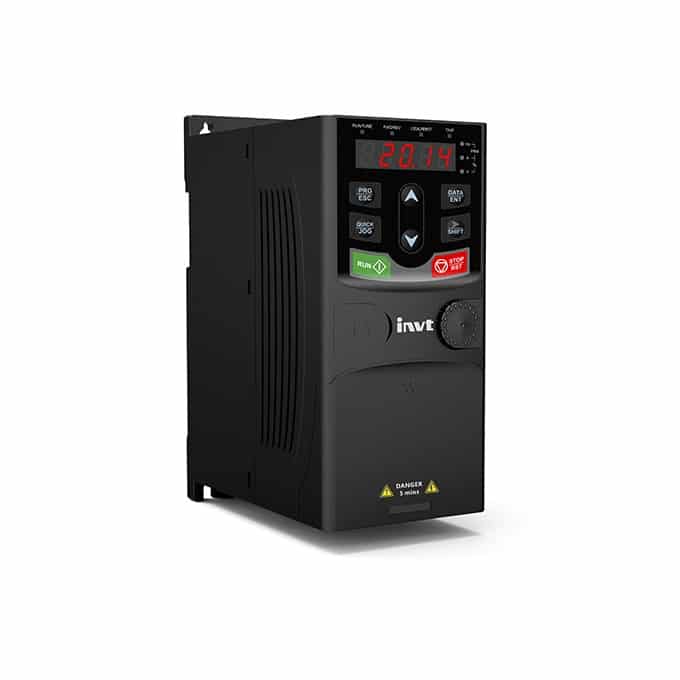

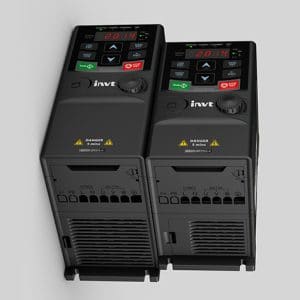

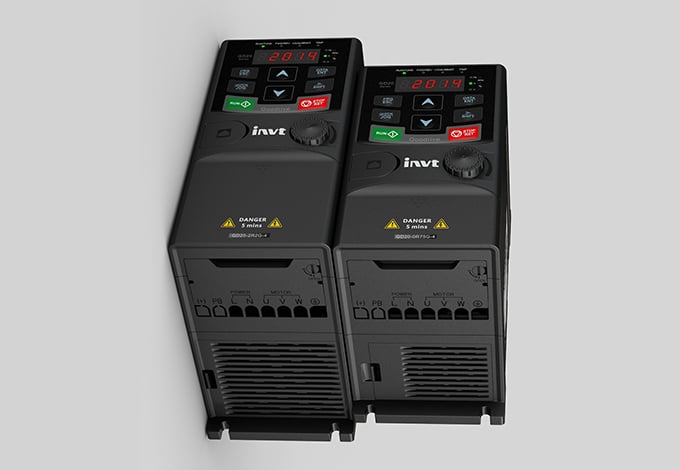

Frekvenční měniče INVT – 2,2kW GD20-2R2G-4-EU 400V

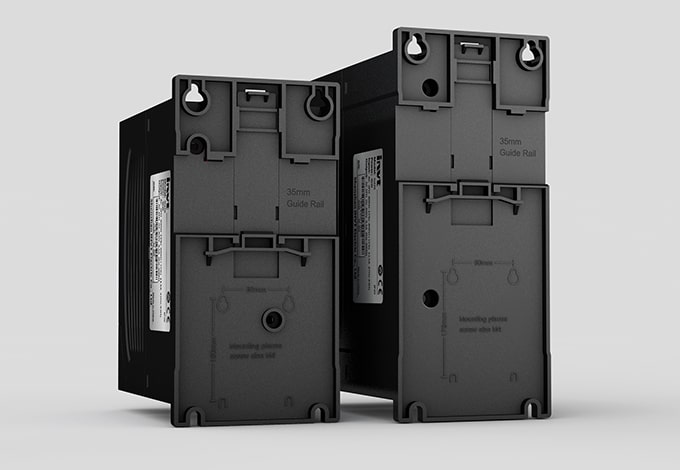

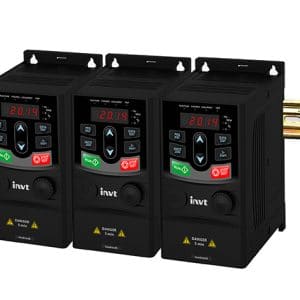

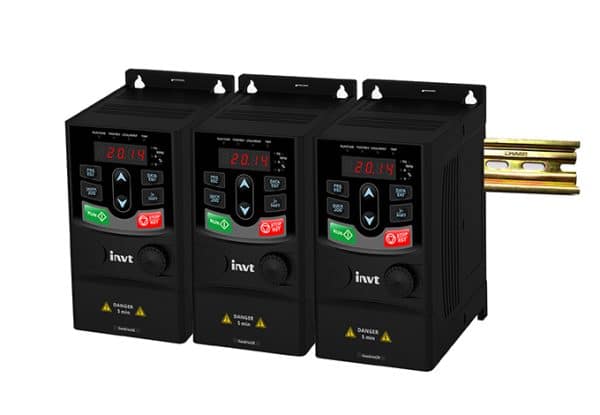

Frekvenční měniče 2,2kW GD20-2R2G-4-EU jsou univerzální zařízení s pokročilým vektorovým řízením, která jsou vhodná pro všeobecné použití. Díky malým rozměrům vám ušetří montážní prostor a můžete tak namontovat více zařízení vedle sebe. Jednotky do 2,2kW lze namontovat na stěnu nebo DIN lištu. Měniče s výkonem 4kW a výše podporují montáž na stěnu nebo přírubu.

Frekvenční měnič 2,2kW GD20-2R2G-4-EU 400V

Přístroje GD20 jsou určeny pro všeobecné aplikace do různých oblastí průmyslu:

  • výrobní linky
  • dopravníky
  • baličky
  • navíječe
  • textilní průmysl
  • potravinářský průmysl
  • plastikářský průmysl
  • dřevoobráběcí zařízení
  • tiskárny
  • papírny
  • keramika
  • HVAC

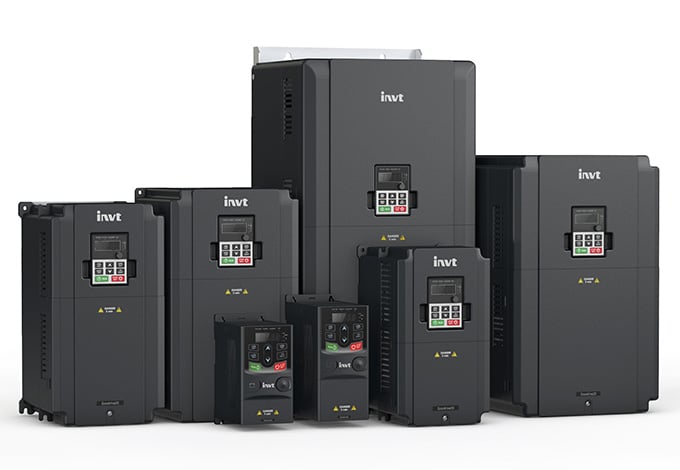

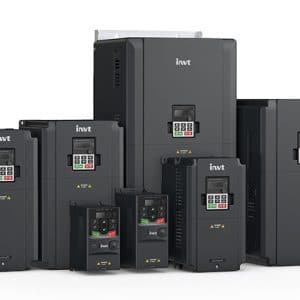

Frekvenční měniče typu INVT GD20

Kategorie GD20 představuje frekvenční měniče průměrné třídy se širokým průmyslovým využitím a mnoha užitečnými funkcemi.

  • bezpečnostní funkce STO (Safe Torque off)
  • V/F řízení a vektorové řízení bez zpětné vazby
  • externí klávesnice pro kopírování parametrů
  • komunikace RS485 zabezpečená systémem Modbus RTU/ASCII.
  • rozběhový točivý moment do 0,5Hz/150%
  • přetížení jmenovitého proudu 150%/1min , 180%/10s, 200%/1s
  • chlazení prostřednictvím ventilátoru
  • standardně zabudovaná brzdná jednotka do 37kW (pro 45kW a více volitelné)
  • standardně zabudovaný odrušovací filtr C3 od 4kW (do 2,2kW volitelné) a volitelné C2 filtry
  • k přístrojům nabízíme také volitelné prvky jako například externí LED klávesnice, vstupní a výstupní filtry, brzdový rezistor a množství jiného příslušenství



Frekvenční měnič 2,2kW GD20-2R2G-4-EU 400V – máme skladem
Položka Popis
Vstup Jmenovité vstupní napětí Jednofázové 220 V(-15%)~240 V(+10%)
Třífázové 200 V(-15%)~240 V(+10%)
Třífázové 380 V(-15%)~440 V(+10%)
Jmenovitá vstupní frekvence 50 Hz nebo 60 Hz, možný rozsah: 47~63 Hz
Výstup Výstupní napětí 0 ~ Vstupní napětí s odchylkou méně než 5%
Výstupní frekvence 0 ~ 400 Hz
Funkce Režim řízení SPWM, SVC
Rozsah řízení rychlosti 1:100
Přesnost řízení rychlosti +-0.2%(SVC)
Odezva momentového řízení <20ms (SVC)
Přesnost řízení momentu 10%
Záběrný moment 150% / 0.5Hz (SVC)
Přetížení ke jmenovitému proudu 150% / 1min , 180% / 10s, 200% / 1s
Možnosti nastavení frekvenční žádosti digitální, analogově, pulzní, multi-frekvencí, jednoduchým PLC, PID, MODBUS nastavením
Analógové vstupy (AI2) 0 ~ 10V / 0 ~ 20 mA a (AI3) -10V ~ 10V
Analógové výstupy (AO1, AO2) 0 ~ 10V / 0 ~ 20 mA, pro meniče <=2.2kW pouze(AO1)
Digitální vstupy 4 standardní vstupy max 1kHz, 1 vysokorychlostní vstup max 50kHz
Digitální výstup programovatelný výstup Y1 (tranzistor)
Reléové výstupy 2 programovatelná relé (pro výkony <=2.2.kW - 1relé); RO1A NO, RO1B NC, RO1C společný; RO2A NO, RO2B NC, RO2C společný; zatížitelnost kontaktu 3A/250VAC, *relé výstup 2 dostupný pouze pro výkony 2,2kW a vyšší
Sériová komunikace RS 485, MODBUS
DC reaktor standardně zabudovaný DC reaktor pro výkony do 18,5kW
Způsob instalace na zeď, do racku
Okolní teplota ﹣10~50℃, snížení zatížení o 1% na 1°C při teplotě > 40°C
Chlazení ventilátor
Ochrany Poskytuje desítky funkcí ochrany proti chybám:
nadproud, přepětí, podpětí, přehřátí a přetížení
Brzdná jednotka Standardně zabudovaná do 37kW;
pro výkony 45 ~ 110kW volitelné
Odrušovací filtry standardně zabudovaný filtr C3 od 4kW;
filtr C3 do 2,2kW volitelné;
filtr C2 volitelný pro všechny výkony



Typ Výstupní výkon (kW) Vstupní proud (A) Výstupní proud (A)
Jednofázový
220 – 240V
GD20-0R4G-S2-EU 0,4 6,5 2,5
GD20-0R7G-S2-EU 0,75 9,3 4,2
GD20-1R5G-S2-EU 1,5 15,7 7,5
GD20-2R2G-S2-EU 2,2 24 10
Třífázový
380 – 400V
GD20-0R7G-4-EU 0,75 3,4 2,5
GD20-1R5G-4-EU 1,5 5 4,2
GD20-2R2G-4-EU 2,2 5,8 5,5
GD20-004G-4-EU 4 13,5 9,5
GD20-5R5G-4-EU 5,5 19,5 14
GD20-7R5G-4-EU 7,5 25 18,5
GD20-011G-4-EU 11 32 25
GD20-015G-4-EU 15 40 32
GD20-018G-4-EU 18 47 38
GD20-022G-4-EU 22 51 45
GD20-030G-4-EU 30 70 60
GD20-037G-4-EU 37 80 75
GD20-045G-4-EU 45 98 92
GD20-055G-4-EU 55 128 115
GD20-075G-4-EU 75 139 160
GD20-090G-4-EU 90 168 180
GD20-110G-4-EU 110 201 215
Výhodný nákup na kelheim.cz

Nákupem frekvenčního měniče z našeho e-shopu získáváte několik výhod:
– v první řadě získáváte kvalitní a ověřený produkt
– dostanete nejvýhodnější cenu na českém trhu
– doručení zboží ve velmi krátké době
– snížená sazba za poštovné (část platíme my)
– zařadíte se mezi stovky našich spokojených zákazníků

Schéma zapojení – frekvenční měnič GD20-2R2G-4-EU

frekvenční měnič GD20 zapojení obvodu

Rozměry frekvenčního měniče GD20-2R2G-4-EU

rozměrový výkres pro frekvenční měniče GD20 0,75kw až 2,2kw

Typ W1 W2 H1 H2 D1 D2 Montážní díra (d)
GD20-2R2G-4-EU 80 60 185 175 140,5 137,3 5
