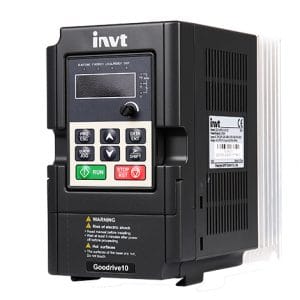

Frekvenční měniče INVT – 1,5kW GD10-1R5G-S2-B 230V

Frekvenční měniče 1,5kW GD10-1R5G-S2-B patří do skupiny ekonomické třídy měničů, které jsou vhodné pro aplikace nižších výkonů. Přesto jsou zajímavé více funkcemi (DC brzdění, brzdný tranzistor, PID, MODBUS), které lze využít v mnoha odvětvích průmyslu. Výhodou jsou také malé rozměry přístroje, díky nimž zredukujete prostor, který je nutný pro montáž.

Frekvenční měnič 1,5kW GD10-1R5G-S2-B 230V

Zařízení série Goodrive10 je vhodné používat pro běžné průmyslové aplikace jako například:

  • čerpadla
  • ventilátory
  • odstředivé stroje
  • dopravníky
  • baličky
  • textilní průmysl
  • potravinářský průmysl

Frekvenční měniče INVT

Frekvenční měniče INVT se řadí mezi průměrnou třídu frekvenčních měničů. Mají však na evropském trhu určitě, menší opodstatnění. Navzdory malým rozměrům mají přístroje GD10 hromadu užitečných vlastností.

  • řízení ve SVPWM režimu
  • malá zástavba prostoru, kompaktní provedení
  • komunikace RS485 zabezpečená systémem Modbus RTU/ASCII.
  • ventilátorové chlazení od výkonu 1,5kW (pro 230 V)
  • LED panel s potenciometrem, který lze instalovat i externě
  • brzdný tranzistor v případě potřeby připojení brzdného rezistoru
  • desítky ochranných funkcí (přetížení, přepětí, podpětí, nadproud…)



Frekvenční měnič 1,5kW GD10-1R5G-S2-B 230V- máme skladem
Položka Popis
Vstup Jmenovité vstupní napětí Jednofázové 220 V(-15%)~240 V(+10%)
Třífázové 200 V(-15%)~240 V(+10%)
Třífázové 380 V(-15%)~440 V(+10%)
Jmenovitá vstupní frekvence 50 Hz nebo 60 Hz, možný rozsah: 47~63 Hz
Výstup Výstupní napětí 0 ~ vstupní napětí s odchylkou méně než 5%
Výstupní frekvence 0 ~ 400 Hz
Funkce Režim řízení SPWM
Rozsah řízení rychlosti 1:100
Přetížení ke jmenovitému proudu 150% / 1min , 180% / 10s, 1s pre 200% / 1s
Rozlišení analogového vstupu < 20 mV
Reakční doba digitálních vstupů < 2 ms
Analogové I/O Vstup 0~10 V nebo 0~20 mA, výstup 0~10 V nebo 0~20 mA
Digitální I/O 5 standardních vstupů
programovatelný výstup Y (tranzistor)
programovatelný výstup (relé)
Sériová komunikace RS 485
Způsob instalace na zeď
Okolní teplota ﹣10~50℃, snížení zatížení o 1% na 1°C při teplotě > 40°C
Chlazení 1f/3f 230V 0.2~0.75KW sálání
1f/3f 220V 1.5~2.2KW, 3f 380V 0.75~2.2KW ventilátor
Ochrany Poskytuje desítky funkcí ochrany proti chybám:
nadproud, přepětí, podpětí, přehřátí a přetížení
Brzdná jednotka Standardně zabudovaná



Typ Výstupní výkon (kW) Vstupní proud (A) Výstupní proud (A)
Jednofázový
220 – 240V
GD10-0R2G-S2-B 0,2 4,9 1,6
GD10-0R4G-S2-B 0,4 6,5 2,5
GD10-0R7G-S2-B 0,75 9,3 4,2
GD10-1R5G-S2-B 1,5 15,7 7,5
GD10-2R2G-S2-B 2,2 24 10
Třífázový
380 – 400V
GD10-0R7G-4-B 0,75 3,2 2,5
GD10-1R5G-4-B 1,5 4,3 4,2
GD10-2R2G-4-B 2,2 7,1 5,5
Výhody nákupu od e-shopu kelheim.cz

Pořiďte si frekvenční měnič právě od nás a získejte tím řadu výhod:
– dostanete ověřený a kvalitní produkt
– získáte nejvýhodnější cenu na trhu
– zboží vám bude doručeno ve velmi krátké době
– obdržíte výhodnou cenu poštovného (část platíme my)
– zařadíte se mezi stovky spokojených zákazníků

Schéma zapojení – frekvenční měnič GD10-1R5G-S2-B

frekvenční měniče GD10 jednofázové zapojení

Rozměry frekvenčního měniče GD10-1R5G-S2-B

frekvenční měnič INVT GD10 rozměry

Typ W1 W2 H1 H2 D
GD10-1R5G-S2-B 100 89 170,5 154 153,2
