Fotografie jsou ilustrační. Barva a provedení dodaného kusu se mohou lišit podle aktuálních zásob.

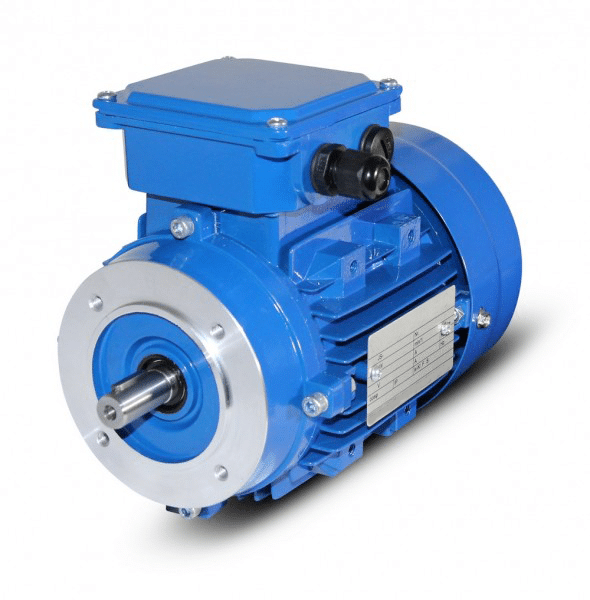

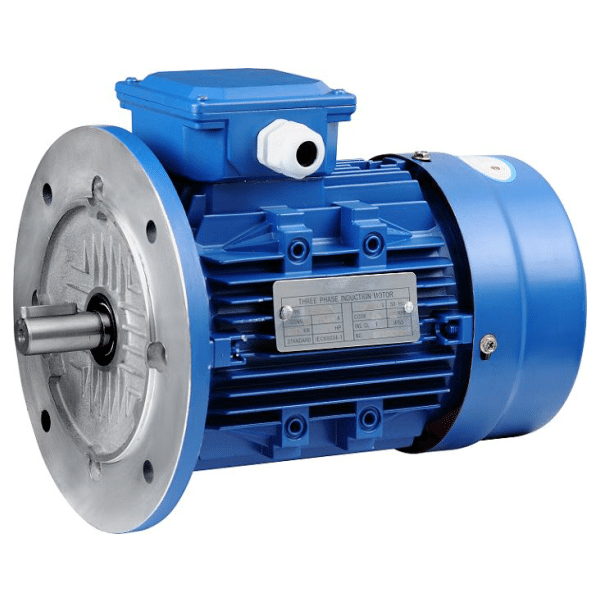

MS132M2-6 (MS), šestipólový motor 5,5 kW. Otáčky 960 ot./min, osová výška 132 mm; kostra z hliníku, IP55 a síť 3× 400 V (380 V), hmotnost 57 kg. Provedení patkové i přírubové.
| Typ a osová velikost | MS132M2-6 |
| Nominální výkon | 5,5 [kW] |
| Nominální proud | 12,6 A (400 V) |
| Otáčky při plné zátěži | 960 ot./min |
| Frekvence při konstantní zátěži | 50 [Hz] |
| Záběrový moment | 2,1 Mz/Mn |
| Poměrný moment zvratu | 2,1 Mz/Mn |
| Záběrový proud | 6,5 Iz/In |
| Účiník | 0,77 (cosφ) |
| Hladina hluku 1 m od motoru | 69 LwdB(A) |
| Hmotnost | 57 [kg] |
| Moment setrvačnosti | 0,0449 J[kgm2] |
| Osová výška | 132 mm |
| Stupeň krytí | IP 55 |
| Materiál konstrukce | hliník |
| Úprava do tropického prostředí | ne |
| Třída vibrace | A |
| Vyvážení rotoru | půl pera |
| Typ chlazení | IC 411 |
| Směr otáčení rotoru | v pravo / v levo |
| Interval zatížení | S1 |
| Normativní třída | IEC / DIN /ISO /VDE /EN |
| Klasifikace | IEC 60034 -1 |
| Vnější nátěr | RAL 7030 |
Šestipólový MS132M2-6 dává 5,5 kW při pomalejších 960 ot./min. Je těžší než čtyřpólový kus téhož výkonu: 57 kg, osová výška 132 mm je ale stejná.
Při výměně stroje si ověřte, na jaké otáčky byl původní motor stavěn. Skutečné otáčky pod zátěží stojí na štítku.
Šestipólový 5,5 kW je těžší než čtyřpólový, proto zkontrolujte nosnost podstavce. Nejčastější chybou při výměně je záměna počtu pólů. Změřte osu a srovnejte ji s hodnotou 132 mm. Zbylé údaje najdete v kartě výše. Pokud porovnáváte, podívejte se i na motory o výkonu 5,5 kW, celý výběr třífázových motorů nebo motory s přírubou. Napište poptávku se jménem stroje a štítkovými údaji, technik doporučí, zda se hodí.
