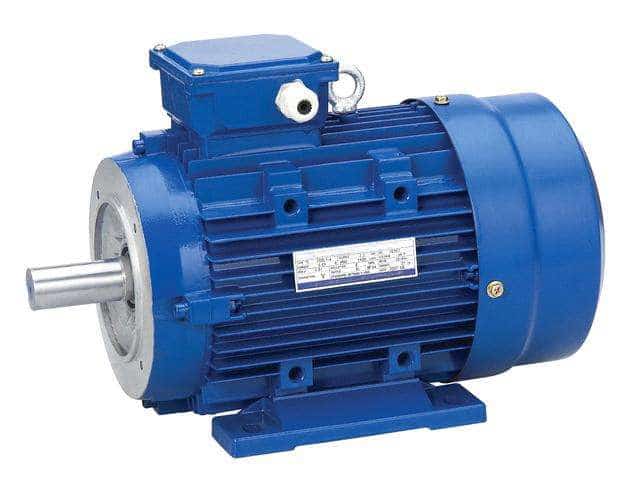

Fotografie jsou ilustrační. Barva a provedení dodaného kusu se mohou lišit podle aktuálních zásob.

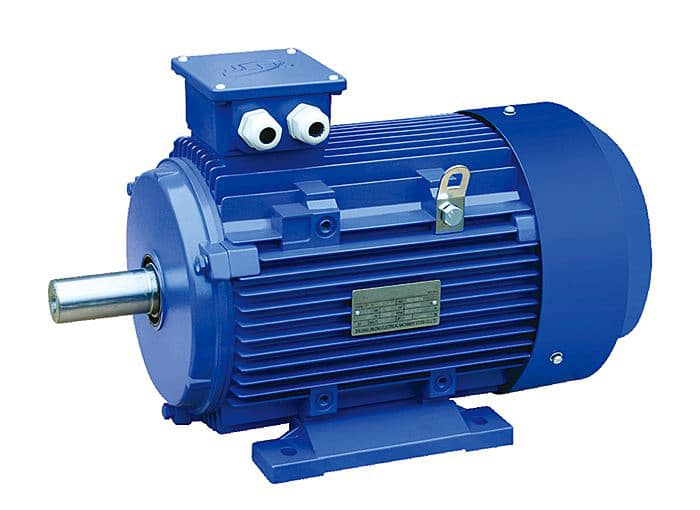

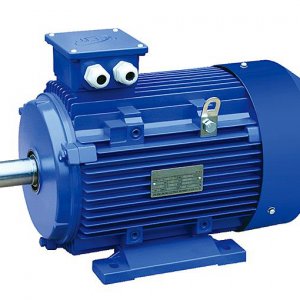

Základní údaje MS132S-8: výkon 2,2 kW, 8 pólů (710 ot./min), napětí 3× 400 V (380 V). Hliníkový motor, krytí IP55 a osová výška 132 mm, hmotnost 45 kg. Provedení patkové i přírubové.
| Typ a osová velikost | MS132S-8 |
| Nominální výkon | 2,2 [kW] |
| Nominální proud | 5,7 A (400 V) |
| Otáčky při plné zátěži | 710 ot./min |
| Frekvence při konstantní zátěži | 50 [Hz] |
| Záběrový moment | 2,0 Mz/Mn |
| Poměrný moment zvratu | 1,8 Mz/Mn |
| Záběrový proud | 6,0 Iz/In |
| Účiník | 0,71 (cosφ) |
| Hladina hluku 1 m od motoru | 64 LwdB(A) |
| Hmotnost | 45 [kg] |
| Moment setrvačnosti | 0,0314 J[kgm2] |
| Osová výška | 132 mm |
| Stupeň krytí | IP 55 |
| Materiál konstrukce | hliník |
| Úprava do tropického prostředí | ne |
| Třída vibrace | A |
| Vyvážení rotoru | půl pera |
| Typ chlazení | IC 411 |
| Směr otáčení rotoru | v pravo / v levo |
| Interval zatížení | S1 |
| Normativní třída | IEC / DIN /ISO /VDE /EN |
| Klasifikace | IEC 60034 -1 |
| Vnější nátěr | RAL 7030 |
Největší z osmipólových motorů této skupiny: MS132S-8, 2,2 kW, 710 ot./min, osová výška 132 mm a hmotnost 45 kg.
Taková velikost vyžaduje pevný podklad a správné vyrovnání hřídele. Zkontrolujte, zda patky vašeho stroje odpovídají osové výšce 132 mm.

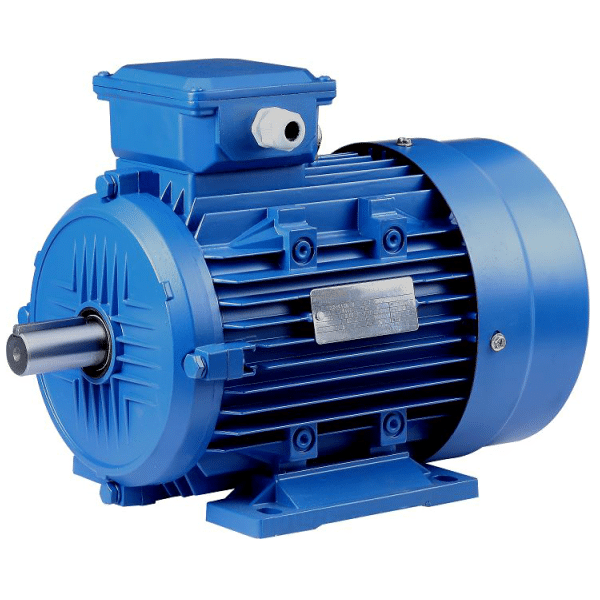

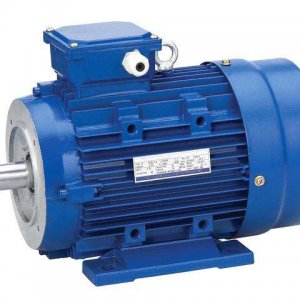

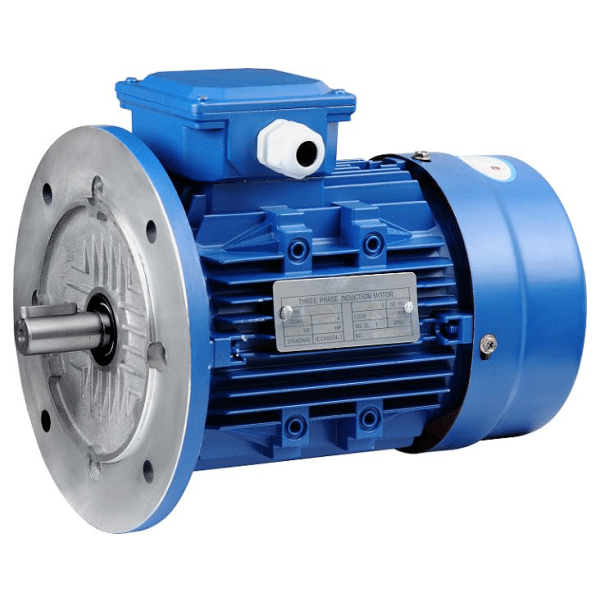

Další údaje: napájení 3× 400 V (380 V), hliník, krytí IP55, provedení B3, B5 a B35. Skutečné otáčky pod zátěží jsou nižší než 750 a najdete je na štítku.
S hmotností 45 kg jde o těžší, osmipólové provedení motoru 2,2 kW. Opište si štítek a ověřte výkon 2,2 kW i počet pólů. Pomůže i fotografie štítku. Stojí za ověření upevnění, krytí IP55 a prostředí. Pro rychlou orientaci slouží elektromotory 2,2 kW, další třífázové elektromotory a patkové elektromotory. Popište ve zprávě použití a odešlete poptávku, technik výběr ověří.
